用稱重法和容積法測量化工泵的流量

用容器可以測定一段時間內化工泵的平均流量，其方法是在一定時間t內由一個容器(量筒)收集排出液體，然后用稱重法或容積法計量液體被時間t除。

化工泵測量流量儀器及裝置

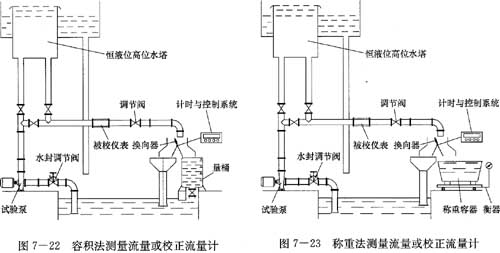

1)容積法：由量筒、切換器、計時器等組成，如圖7-22所示。量筒應有足夠大容積，在測定時液體不應溢出量筒外面。確定量筒高度時，應使量筒內有500 mm以上的水位差，橫截面應上下一致，充滿液體以后，不應發生變形，量筒的測量不確定度應小于±0.3％。

2)稱重法：由容器、秤(或天平)、切換器、計時器等組成，如圖7—23所示。容器應有足夠大的容積，測定時液體不應溢出容器外面，稱的大容量不得超過被測液體質量M的5倍，秤的測量不確定度不能超過±0.03％。

化工泵測量流量測定方法

1)向容器(或量筒)內注入液體的動作和注完撤離的動作應盡量快，兩次切換時間之和不得超過0.5 S。

2)向容量(或量筒)內注入液體的時間應在60 s以上，測定數次，計時可采用時間計量儀器(如秒表、數字頻率計等)，5～10次的測量的標準偏差St=0.35 ‰。

3)測定時應記下液體的溫度

4)注入容器(或量筒)的液體含有氣泡時，待消失后再進行測定，測定氣泡不易消失液體好用稱重法。

流量的計算公式

用稱重法測定時    Q=M/ρt

式中Q-體積流量，In。／s；

M-在時間￡內注入容器的液體質量，k9；

ρ-液體密度，k9／m3；

t-注入液體所用的時間，s。

用容積法測定時

Q=V/t

中V-在時間t內注入量筒的液體體積，ms；

t-注入液體所用的時間，S。
