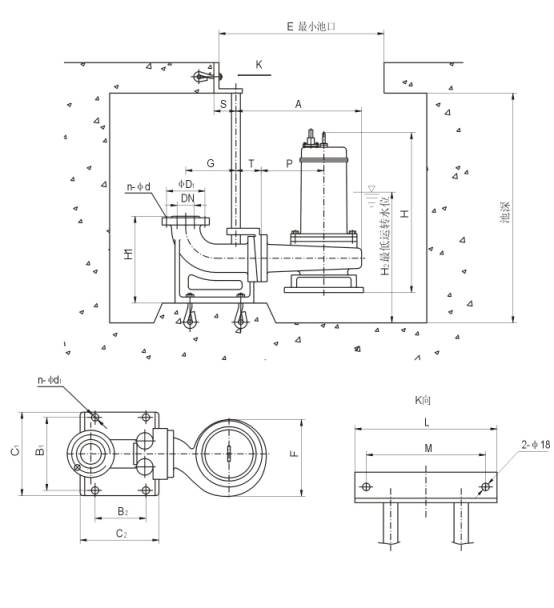

潛水排污泵自動耦合式安裝尺寸圖

時間：2018-3-12 11:29:39來源：http://1829581.com作者：弘凌泵閥

潛水排污泵自動耦合式安裝尺寸圖(移動式安裝尺寸續后)

耦合器出水口法蘭尺寸
DN(mm)	50	65	80	100	125	150	200	250	300	350	400	500
фD1	125	145	160	180	210	240	295	350	400	460	515	620
n-фd	4-ф18	4-ф18	8-ф18	8-ф18	8-ф18	8-ф22	8-ф22	12-ф22	12-ф22	16-ф22	16-ф26	20-ф26

YCQM自動耦合式安裝尺寸表

序號	型號	H	H1	H2	G	T	S	P	A	F	C1	C2	B1	B2	n-фd1	L	M	E
1	YCQM20-10	495	215	430	120	50	55	210	420	206	260	310	230	210	4-ф20	260	210	700×570
2	YCQM20-15	525	215	430	120	50	55	210	420	206	260	310	230	210	4-ф20	260	210	700×570
3	YCQM20-22	525	215	430	120	50	55	210	420	206	260	310	230	210	4-ф20	260	210	700×570
4	YCQM20-30	585	215	490	120	50	55	235	465	245	260	310	230	210	4-ф20	260	210	700×570
5	YCQM20-40	615	215	515	120	50	55	290	485	260	260	310	230	210	4-ф20	260	210	850×700
6	YCQM20-50	615	215	515	120	50	55	290	527	260	260	310	230	210	4-ф20	260	210	850×700
7	YCQM30-10	605	240	545	135	65	55	240	472	325	275	310	250	225	4-ф20	260	210	850×700
8	YCQM30-15	605	240	545	135	65	55	240	472	325	275	310	250	225	4-ф20	260	210	850×700
9	YCQM30-22	615	240	565	135	65	55	280	540	325	275	310	250	225	4-ф20	260	210	900×750
10	YCQM30-30	680	240	615	135	65	55	280	540	325	275	310	250	225	4-ф20	260	210	900×750
11	YCQM30-40	680	240	615	135	65	55	280	540	325	275	310	250	225	4-ф20	260	210	900×750
12	YCQM30-50	680	240	615	135	65	55	320	540	325	275	310	250	225	4-ф20	260	210	900×750
13	YCQM30-60	705	240	630	135	65	55	320	560	345	275	310	250	225	4-ф20	260	210	900×750
14	YCQM30-70	705	240	630	135	65	55	320	560	345	275	310	250	225	4-ф20	260	210	900×750
15	YCQM30-80	705	240	630	135	65	55	320	560	345	275	310	250	225	4-ф20	260	210	900×750
16	YCQM30-90	730	240	645	135	65	55	360	590	375	275	310	250	225	4-ф20	260	210	900×750
17	YCQM30-100	730	240	645	135	65	55	360	590	375	275	310	250	225	4-ф20	260	210	900×750
18	YCQM50-10	635	275	595	160	85	90	280	510	353	290	340	255	260	4-ф20	380	320	900×750
19	YCQM50-13	645	275	615	160	85	90	280	510	353	290	340	255	260	4-ф20	380	320	900×750
20	YCQM50-22	710	275	660	160	85	90	320	550	390	290	340	255	260	4-ф20	380	320	900×750
21	YCQM50-30	710	275	660	160	85	90	320	550	390	290	340	255	260	4-ф20	380	320	900×750
22	YCQM50-40	915	275	790	160	85	90	320	550	390	290	340	255	260	4-ф20	380	320	900×750
23	YCQM50-50	915	275	790	160	85	90	320	550	390	290	340	255	260	4-ф20	380	320	900×750
24	YCQM50-60	915	275	790	160	85	90	320	550	390	290	340	255	260	4-ф20	380	320	900×750
25	YCQM50-70	930	275	810	160	85	90	370	600	410	290	340	255	260	4-ф20	380	320	900×750
26	YCQM50-80	930	275	810	160	85	90	370	600	410	290	340	255	260	4-ф20	380	320	900×750
27	YCQM50-90	955	275	830	160	85	90	400	630	440	290	340	255	260	4-ф20	380	320	900×750
28	YCQM50-100	955	275	830	160	85	90	400	630	440	290	340	255	260	4-ф20	380	320	900×750
29	YCQMS0-10	645	330	650	180	125	90	270	530	370	340	410	305	310	4-ф20	380	320	900×750
30	YCQM80-15	710	330	690	180	125	90	300	560	395	340	410	305	310	4-ф20	380	320	900×750
31	YCQM80-20	710	330	690	180	125	90	300	560	395	340	410	305	310	4-ф20	380	320	900×750
32	YCQM80-25	915	330	690	180	125	90	300	560	395	340	410	305	310	4-ф20	380	320	900×750
33	YCQM80-30	915	330	690	180	125	90	350	620	395	340	410	305	310	4-ф20	380	320	900×750
34	YCQM80-40	960	330	825	180	125	90	350	620	395	340	410	305	310	4-ф20	380	320	900×750
35	YCQM80-50	960	330	825	180	125	90	350	620	395	340	410	305	310	4-ф20	380	320	900×750
36	YCQM80-60	995	330	865	180	125	90	410	670	415	340	410	305	310	4-ф20	380	320	900×750
37	YCQM80-70	995	330	865	180	125	90	410	670	415	340	410	305	310	4-ф20	380	320	900×750
38	YCQM80-80	995	330	865	180	125	90	410	670	415	340	410	305	310	4-ф20	380	320	900×750
39	YCQM80-90	1020	330	915	180	125	90	455	720	435	340	410	305	310	4-ф20	380	320	1000×800

序號	型號	H	H1	H2	G	T	S	P	A	F	C1	C2	B1	B2	n-фd1	L	M	E
40	YCQM80-100	1020	330	915	180	125	90	455	720	435	340	410	305	310	4-ф20	380	320	1000×800
41	YCQM100-10	710	330	690	180	125	90	290	590	395	340	410	305	310	4-ф20	380	320	1000×800
42	YCQMl00-15	710	330	690	180	125	90	290	590	395	340	410	305	310	4-ф20	380	320	1000×800
43	YCQM100-22	915	330	690	180	125	90	290	590	395	340	410	305	310	4-ф20	380	320	1000×800
44	YCQM100-30	915	330	690	180	125	90	290	590	395	340	410	305	310	4-ф20	380	320	1000×800
45	YCQM100-40	960	330	825	180	125	90	290	590	395	340	410	305	310	4-ф20	380	320	1000×800
46	YCQM100-45	960	330	825	180	125	90	290	590	395	340	410	305	310	4-ф20	380	320	1000×800
47	YCQMl00-52	960	330	825	180	125	90	290	590	395	340	410	305	310	4-ф20	380	320	1000×800
48	YCQM100-60	995	330	865	180	125	90	350	650	415	340	410	305	310	4-ф20	380	320	1000×800
49	YCQM100-70	995	330	865	180	125	90	350	650	415	340	410	305	310	4-ф20	380	320	1000×800
50	YCQM100-80	995	330	865	180	125	90	350	650	415	340	410	305	310	4-ф20	380	320	1000×800
51	YCQM100-90	1025	330	915	180	125	90	415	710	435	340	410	305	310	4-ф20	380	320	1000×800
52	YCQMl00-100	1025	330	915	180	125	90	415	710	435	340	410	305	310	4-ф20	380	320	1000×800
53	YCQM130-10	765	485	845	215	170	90	290	395	450	480	500	440	400	4-ф20	380	320	1100×1000
54	YCQM130-15	1005	485	985	215	170	90	290	395	450	480	500	440	400	4-ф20	380	320	1100×1000
55	YCQM130-22	1005	485	985	215	170	90	290	395	495	480	500	440	400	4-ф20	380	320	1100×1000
56	YCQM130-30	1085	485	1035	215	170	90	290	395	495	480	500	440	400	4-ф20	380	320	1100×1000
57	YCQMl30-38	1495	485	1155	215	170	90	290	395	495	480	500	440	400	4-ф20	380	320	1100×1000
58	YCQM130-45	1605	485	1175	215	170	90	290	395	525	480	500	440	400	4-ф20	380	320	1100×1000
59	YCQM130-52	1605	485	1175	215	170	90	290	395	525	480	500	440	400	4-ф20	380	320	1100×1000
60	YCQM130-60	1605	485	1175	215	170	90	350	650	525	480	500	440	400	4-ф20	380	320	1100×1000
61	YCQM130-70	1645	485	1215	215	170	90	350	650	555	480	500	440	400	4-ф20	380	320	1200×1100
62	YCQMl30-80	1645	485	1215	215	170	90	350	650	555	480	500	440	400	4-ф20	380	320	1200×1100
63	YCQM130-90	1675	485	1245	215	170	90	415	710	585	480	500	440	400	4-ф20	380	320	1200×1100
64	YCQM130-100	1675	485	1245	215	170	90	415	710	585	480	500	440	400	4-ф20	380	320	1200×1100
65	YCQM160-8	765	485	845	215	170	90	290	590	450	480	500	440	400	4-ф20	380	320	1100×900
66	YCQM160-15	1005	485	985	215	170	90	290	590	450	480	500	440	400	4-ф20	380	320	1100×900
67	YCQMl60-20	1005	485	985	215	170	90	290	590	495	480	500	440	400	4-ф20	380	320	1100×900
68	YCQM160-25	1085	485	1035	215	170	90	290	590	495	480	500	440	400	4-ф20	380	320	1100×900
69	YCQM160-30	1495	485	1155	215	170	90	290	590	495	480	500	440	400	4-ф20	380	320	1100×900
70	YCQM160-40	1605	485	1175	215	170	90	290	590	525	480	500	440	400	4-ф20	380	320	1200×1100
71	YCQM160-50	1605	485	1175	215	170	90	350	650	525	480	500	440	400	4-ф20	380	320	1200×1100
72	YCQMl60-60	1605	485	1175	215	170	90	350	650	525	480	500	440	400	4-ф20	380	320	1200×1100
73	YCQM160-70	1645	485	1215	215	170	90	350	650	555	480	500	440	400	4-ф20	380	320	1200×1100
74	YCQM160-80	1645	485	1215	215	170	90	415	710	555	480	500	440	400	4-ф20	380	320	1200×1100
75	YCQM160-90	1675	485	1245	215	170	90	465	870	585	480	500	440	400	4-ф20	380	320	1200×1100
76	YCQM160-100	1675	485	1245	215	170	90	465	870	585	480	500	440	400	4-ф20	380	320	1200×1100
77	YCQM200-10	1010	485	990	215	170	90	320	640	450	480	500	440	400	4-ф30	380	320	1100×900
78	YCQM200-15	1010	485	990	215	170	90	320	640	495	480	500	440	400	4-ф30	380	320	1100×900

序號	型號	H	H1	H2	G	T	S	P	A	F	C1	C2	B1	B2	n-фd1	L	M	E
79	YCQM200-20	1100	485	1050	215	170	90	360	675	495	480	500	440	400	4-ф30	380	320	1100×900
80	YCQM200-25	1500	485	1170	215	170	90	360	675	495	480	500	440	400	4-ф30	380	320	1100×900
81	YCQM200-32	1620	485	1200	215	170	90	395	715	525	480	500	440	400	4-ф30	380	320	1100×900
82	YCQM200-40	1620	485	1200	215	170	90	395	715	525	480	500	440	400	4-ф30	380	320	1100×900
83	YCQM200-45	1620	485	1200	215	170	90	395	715	525	480	500	440	400	4-ф30	380	320	1100×900
84	YCQM200-50	1660	485	1240	215	170	90	435	745	555	480	500	440	400	4-ф30	380	320	1200×1100
85	YCQM200-60	1660	485	1240	215	170	90	435	745	555	480	500	440	400	4-ф30	380	320	1200×1100
86	YCQM200-70	1690	485	1280	215	170	90	465	780	585	480	500	440	400	4-ф30	380	320	1200×1100
87	YCQM200-80	1690	485	1280	215	170	90	465	780	585	480	500	440	400	4-ф30	380	320	1200×1100
88	YCQM200-90	1710	485	1300	215	170	90	490	815	620	480	500	440	400	4-ф30	380	320	1200×1100
89	YCQM200-100	1710	485	1300	215	170	90	490	815	620	480	500	440	400	4-ф30	380	320	1200×1100
90	YCQM250-12	1010	485	990	215	170	90	320	650	495	480	500	440	400	4-ф30	380	320	1100×900
91	YCQM250-20	1500	485	1170	215	170	90	320	680	495	480	500	440	400	4-ф30	380	320	1100×900
92	YCQM250-25	1620	485	1200	215	170	90	345	680	525	480	500	440	400	4-ф30	380	320	1100×900
93	YCQM250-32	1620	485	1200	215	170	90	345	720	525	480	500	440	400	4-ф30	380	320	1100×900
94	YCQM250-40	1620	485	1200	215	170	90	345	720	525	480	500	440	400	4-ф30	380	320	1100×900
95	YCQM250-50	1660	485	1240	215	170	90	380	765	555	480	500	440	400	4-ф30	380	320	1200×1100
96	YCQM250-60	1690	485	1280	215	170	90	380	765	585	480	500	440	400	4-ф30	380	320	1200×1100
97	YCQM250-70	1690	485	1280	215	170	90	420	830	585	480	500	440	400	4-ф30	380	320	1200×1100
98	YCQM250-80	1690	485	1280	215	170	90	420	830	585	480	500	440	400	4-ф30	380	320	1200×1100
99	YCQM250-90	1710	485	1300	215	170	90	455	870	620	480	500	440	400	4-ф30	380	320	1200×1100
100	YCQM250-100	1750	485	1400	215	170	90	455	870	620	480	500	440	400	4-ф30	380	320	1200×1100
101	YCQM300-10	1020	570	1050	290	170	90	340	780	550	550	610	500	470	4-ф30	460	400	1200×1100
102	YCQM300-15	1085	570	1120	290	170	90	340	780	550	550	610	500	470	4-ф30	460	400	1200×1100
103	YCQM300-22	1650	570	1300	290	170	90	440	860	550	550	610	500	470	4-ф30	460	400	1200×1100
104	YCQM300-28	1650	570	1300	290	170	90	440	860	580	550	610	500	470	4-ф30	460	400	1200×1100
105	YCQM300-32	1650	570	1300	290	170	90	440	860	580	550	610	500	470	4-ф30	460	400	1200×1100
106	YCQM300-40	1720	570	1400	290	170	90	470	910	580	550	610	500	470	4-ф30	460	400	1200×1100
107	YCQM300-50	1720	570	1400	290	170	90	470	910	580	550	610	500	470	4-ф30	460	400	1200×1100
108	YCQM300-60	1720	570	1400	290	170	90	470	910	630	550	610	500	470	4-ф30	460	400	1200×1100
109	YCQM300-70	1760	570	1500	290	170	90	510	940	630	550	610	500	470	4-ф30	460	400	1200×1100
110	YCQM300-80	1760	570	1500	290	170	90	510	940	630	550	610	500	470	4-ф30	460	400	1200×1100
111	YCQM300-90	1810	570	1600	290	170	90	570	1010	630	550	610	500	470	4-ф30	460	400	1300×1200
112	YCQM300-100	1810	570	1600	290	170	90	570	1010	630	550	610	500	470	4-ф30	460	400	1300×1200
113	YCQM350-10	1020	570	1050	290	170	90	340	780	550	550	610	500	470	4-ф30	460	400	1200×1100
114	YCQM350-15	1085	570	1120	290	170	90	340	780	550	550	610	500	470	4-ф30	460	400	1200×1100
115	YCQM350-20	1650	570	1300	290	170	90	440	860	590	550	610	500	470	4-ф30	460	400	1200×1100
116	YCQM350-25	1650	570	1300	290	170	90	440	860	590	550	610	500	470	4-ф30	460	400	1200×1100
117	YCQM350-30	1650	570	1300	290	170	90	440	860	590	550	610	500	470	4-ф30	460	400	1200×1100

序號	型號	H	H1	H2	G	T	S	P	A	F	C1	C2	B1	B2	n-фd1	L	M	E
118	YCQM350-40	1720	570	1400	290	170	90	470	910	590	550	610	500	470	4-ф30	460	400	1200×1100
119	YCQM350-50	1720	570	1400	290	170	90	470	910	640	550	610	500	470	4-ф30	460	400	1200×1100
120	YCQM350-60	1720	570	1400	290	170	90	470	910	640	550	610	500	470	4-ф30	460	400	1200×1100
121	YCQM350-70	1810	570	1600	290	170	90	570	1010	640	550	610	500	470	4-ф30	460	400	1300×1200
122	YCQM350-80	1810	570	1600	290	170	90	570	1010	640	550	610	500	470	4-ф30	460	400	1300×1200
123	YCQM350-90	1810	570	1600	290	170	90	570	1010	690	550	610	500	470	4-ф30	460	400	1300×1200
124	YCQM350-100	1910	570	1700	290	170	90	570	1010	690	550	610	500	470	4-ф30	460	400	1300×1200
125	YCQM400-10	1085	570	1120	290	170	90	340	780	580	550	610	500	470	4-ф30	460	400	1200×1100
126	YCQM400-15	1650	570	1300	290	170	90	440	860	580	550	610	500	470	4-ф30	460	400	1200×1100
127	YCQM400-20	1650	570	1300	290	170	90	440	860	580	550	610	500	470	4-ф30	460	400	1200×1100
128	YCQM400-30	1650	570	1300	290	170	90	440	860	580	550	610	500	470	4-ф30	460	400	1200×1100
129	YCQM400-40	1720	570	1400	290	170	90	470	910	630	550	610	500	470	4-ф30	460	400	1200×1100
130	YCQM400-50	1720	570	1400	290	170	90	470	910	630	550	610	500	470	4-ф30	460	400	1200×1100
131	YCQM400-60	1720	570	1400	290	170	90	470	910	630	550	610	500	470	4-ф30	460	400	1200×1100
132	YCQM400-70	1810	570	1600	290	170	90	570	1010	630	550	610	500	470	4-ф30	460	400	1300×1200
133	YCQM400-80	1910	570	1700	290	170	90	570	1010	680	550	610	500	470	4-ф30	460	400	1300×1200
134	YCQM400-90	1910	570	1700	290	170	90	570	1010	680	550	610	500	470	4-ф30	460	400	1300×1200
135	YCQM400-100	1980	570	1700	290	170	90	570	1010	680	550	610	500	470	4-ф30	460	400	1300×1200
136	YCQM500-10	1650	610	1400	290	190	90	380	810	600	610	520	480	480	4-ф30	460	400	1200×1100
137	YCQM500-15	1650	610	1400	290	190	90	380	810	600	600	610	520	480	4-ф30	460	400	1200×1100
138	YCQM500-22	1735	610	1450	290	190	90	430	870	600	600	610	520	480	4-ф30	460	400	1200×1100
139	YCQM500-30	1820	610	1500	290	190	90	480	920	680	600	610	520	480	4-ф30	460	400	1200×1100
140	YCQM500-40	1820	610	1500	290	190	90	480	920	680	600	610	520	480	4-ф30	460	400	1200×1100
141	YCQM500-50	1870	610	1550	290	190	90	510	960	710	600	610	520	480	4-ф30	460	400	1200×1100
142	YCQM500-60	1870	610	1550	290	190	90	510	960	710	600	610	520	480	4-ф30	460	400	1200×1100
143	YCQM500-70	1920	610	1600	290	190	90	560	1000	780	600	610	520	480	4-ф30	460	400	1300×1200
144	YCQM500-80	1920	610	1600	290	190	90	560	1000	780	600	610	520	480	4-ф30	460	400	1300×1200
145	YCQM500-90	2020	610	1700	290	190	90	600	1070	840	600	610	520	480	4-ф30	460	400	1300×1200
146	YCQM500-100	2020	610	1700	290	190	90	600	1070	840	600	610	520	480	4-ф30	460	400	1300×1200
147	YCQM600-12	1680	610	1500	290	190	90	430	870	600	600	610	520	480	4-ф30	460	400	1200×1100
148	YCQM600-15	1680	610	1500	290	190	90	430	870	600	600	610	520	480	4-ф30	460	400	1200×1100
149	YCQM600-22	1805	610	1500	290	190	90	490	930	680	600	610	520	480	4-ф30	460	400	1200×1100
150	YCQM600-30	1805	610	1500	290	190	90	490	930	760	600	610	520	480	4-ф30	460	400	1200×1100
151	YCQM600-40	2020	610	1700	290	190	90	540	990	820	600	610	520	480	4-ф30	460	400	1200×1100
152	YCQM600-50	2020	610	1700	290	190	90	540	990	820	600	610	520	480	4-ф30	460	400	1200×1100
153	YCQM600-60	2080	610	1800	290	190	90	610	1040	880	600	610	520	480	4-ф30	460	400	1300×1200
154	YCQM600-70	2080	610	1800	290	190	90	610	1040	880	600	610	520	480	4-ф30	460	400	1300×1200
155	YCQM600-80	2080	610	1800	290	190	90	610	1040	880	600	610	520	480	4-ф30	460	400	1300×1200

序號	型號	H	H1	H2	G	T	S	P	A	F	C1	C2	B1	B2	n-фd1	L	M	E
156	YCQM800-8	1680	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
157	YCQM800-12	1680	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
158	YCQM800-20	1805	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
159	YCQM800-25	1805	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
160	YCQM800-32	2045	720	1600	340	250	90	580	1060	780	880	870	780	770	4-ф30	460	400	1300×1200
161	YCQM800-40	2045	720	1600	340	250	90	580	1060	780	880	870	780	770	4-ф30	460	400	1300×1200
162	YCQM800-50	2205	720	1800	340	250	90	630	1120	825	880	870	780	770	4-ф30	460	400	1400×1300
163	YCQM800-60	2205	720	1800	340	250	90	630	1120	825	880	870	780	770	4-ф30	460	400	1400×1300
164	YCQM800-70	2350	720	1900	340	250	90	670	1310	880	880	870	780	770	4-ф30	460	400	1400×1300
165	YCQM1000-12	1805	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
166	YCQM1000-18	1805	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
167	YCQM1000-22	1805	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
168	YCQM1000-27	1805	720	1500	340	250	90	520	1010	730	880	870	780	770	4-ф30	460	400	1300×1200
169	YCQM1000-33	2100	720	1700	340	250	90	595	1125	785	880	870	780	770	4-ф30	460	400	1300×1200
170	YCQM1000-38	2100	720	1700	340	250	90	595	1125	785	880	870	780	770	4-ф30	460	400	1300×1200
171	YCQM1000-45	2100	720	1700	340	250	90	595	1125	785	880	870	780	770	4-ф30	460	400	1300×1200
172	YCQM1000-50	2450	720	2000	340	250	90	670	1310	880	880	870	780	770	4-ф30	460	400	1400×1300
173	YCQM1200-10	1875	720	1500	340	250	90	545	1075	765	880	870	780	770	4-ф30	640	580	1300×1200
174	YCQM1200-15	1875	720	1500	340	250	90	545	1075	765	880	870	780	770	4-ф30	640	580	1300×1200
175	YCQM1200-22	2075	720	1800	340	250	90	580	1125	810	880	870	780	770	4-ф30	640	580	1300×1200
176	YCQM1200-30	2075	720	1800	340	250	90	580	1125	810	880	870	780	770	4-ф30	640	580	1300×1200
177	YCQM1200-38	2155	720	1700	340	250	90	595	1125	785	880	870	780	770	4-ф30	640	580	1300×1200
178	YCQM1200-45	2475	720	2000	340	250	90	670	1310	880	880	870	780	770	4-ф30	640	580	1400×1300
179	YCQM1200-50	2475	720	2000	340	250	90	670	1310	880	880	870	780	770	4-ф30	640	580	1400×1300
180	YCQM1600-10	1875	720	1500	340	250	90	545	1075	765	880	870	780	770	4-ф30	640	580	1300×1200
181	YCQM1600-16	2075	720	1800	340	250	90	580	1125	810	880	870	780	770	4-ф30	640	580	1300×1200
182	YCQM1600-20	2075	720	1800	340	250	90	580	1125	810	880	870	780	770	4-ф30	640	580	1300×1200
183	YCQM1600-25	2155	720	1700	340	250	90	595	1125	785	880	870	780	770	4-ф30	640	580	1300×1200
184	YCQM1600-32	2475	720	2000	340	250	90	670	1310	880	880	870	780	770	4-ф30	640	580	1400×1300
185	YCQM2000-12	1970	720	1800	340	250	90	620	1175	830	880	870	780	770	4-ф30	640	580	1400×1300
186	YCQM2000-18	2115	720	1800	340	250	90	620	1175	830	880	870	780	770	4-ф30	640	580	1400×1300
187	YCQM2000-24	2320	720	2000	340	250	90	675	1215	880	880	870	780	770	4-ф30	640	580	1400×1300
188	YCQM2000-28	2490	720	2000	340	250	90	675	1215	880	880	870	780	770	4-ф30	640	580	1400×1300
189	YCQM2000-32	2490	720	2000	340	250	90	675	1215	880	880	870	780	770	4-ф30	640	580	1400×1300
190	YCQM2400-8	2160	720	1800	340	250	90	620	1175	830	880	870	780	770	4-ф30	640	580	1400×1300
191	YCQM2400-14	2375	720	2000	340	250	90	675	1215	880	880	870	780	770	4-ф30	640	580	1400×1300
192	YCQM2400-22	2520	720	2000	340	250	90	675	1215	880	880	870	780	770	4-ф30	640	580	1400×1300
193	YCQM2400-24	2520	720	2000	340	250	90	690	1240	915	880	870	780	770	4-ф30	640	580	1400×1300

下一條：污水泵結構介紹

上一條：無過載潛污泵的設計思路

相關產品

相關文章
