TSWA型臥式多級離心泵
  • TSWA型臥式多級離心泵
  • TSWA型臥式多級離心泵
  • TSWA型臥式多級離心泵
  • TSWA型臥式多級離心泵

TSWA型臥式多級離心泵

TSWA型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
下一個產品：IHF系列氟塑料襯里離心泵
上一個產品：IH臥式不銹鋼化工離心泵

TSWA型臥式多級離心泵產品概述：

TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

TSWA型臥式多級離心泵適用范圍：

適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。

TSWA型臥式多級離心泵產品特點：

1、水力模型先進，效率高，性能范圍廣。

2、泵結構緊湊、布置合理、外形美觀。

3、進出口徑相同，便于管路連接。

4、泵運行平穩，噪音低，壽命長。

5、密封可靠、無泄漏。

TSWA型臥式多級離心泵技術參數：

流量：18-155m3/h；

揚程：18-270m；

功率：2.2-180kw；

轉速：1450r/min；

口徑：φ50-φ150；

溫度范圍：0-+80℃；

工作壓力：≤3.0Mpa。

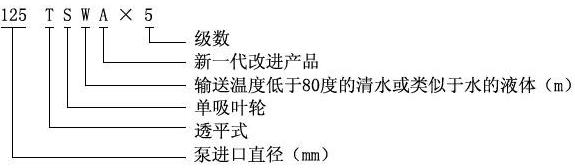

TSWA型臥式多級離心泵型號意義：

TSWA型臥式多級離心泵型號意義

起動、停車和運轉


1、起動前準備

1) 用手撥動機組轉子，應轉動炅活、無卡磨現象。

2) 打開進口閥門.關閉出口閥門.并排除泵內空氣.使其充滿液體；

3) 點動電機.確定轉向是否正確，否則應變換接線中的兩相.以改變電機轉向.

2、起動與運行

1) 全開進口閥門，關閉吐出管路閥門；
2) 罾接通電源.當泵達到正常轉速后，再逐漸打開吐出管路上的閥門.并調節到所需工況：
3) 注意觀察儀表讀數.軸承溫升.其極限溫度不得高于75℃，并不得超過外界溫度35℃；
4) 填料室內正常漏水程度.以每分鐘15毫升為準.應隨吋調整填料壓蓋的壓緊力：

5) 泵在運轉過程中如發生異常的溫升、振動和矂聲.應立即停車檢査其原因.

3、停車

1) 逐漸關閉吐出管路上的閥門，切斷電源；
2) 關閉迸口閥門；
3) 如環境溫度低于0℃，應將泵內液體放盡.以免凍裂水泵；
4) 如長期停用.應將泵拆卸清洗，包裝保管。


TSWA型臥式多級離心泵維護與保養

1．進水管路必須高度密封、不能漏水、漏氣。
2．禁止泵在汽蝕狀態下長期運行：
3．禁止泵在大流量工況運行時.電機超電流長期運行：
4．定時檢査泵運行中的電機電流值.盡置使泵在設廿工況范圍內運行：
5．泵在運行中應有專人看管以免發生意外：
6．泵每運行500小時應對軸承迸行加油：
7．泵逬行長期運行后，由于機械磨損，使機組矂聲及振動增大，應停車檢査，必要時可更換易損件及軸承，機組大修期一般為一年。
8．機組在運行出現故障時，可按后表提供的方法排除，若不能排除時，切不要隨意拆卸機組，請及時與我廠維修部門或特約維修點聯系。

TSWA型臥式多級離心泵技術參數

型 號
級 數
流 量
揚 程
(m)
轉 速
(r/min)
功 率
效 率
(%)
允許吸上真空高度
(m)
汽蝕余量
(m)
(m3/h)
(L/s)
軸功率
電機功率
50TSWA
2
18
5
18.4
1450
1.37
2.2
66
7.2
3.1
3
27.6
2.05
3
4
36.8
2.73
4
5
46
3.42
5.5
6
55.2
4.10
5.5
7
64.4
4.79
7.5
8
73.6
5.47
7.5
9
82.8
6.15
7.5
10
92
6.84
11
11
101.2
7.52
11
12
110.4
8.20
11
75TSWA
2
36
10
23
1450
3.22
5.5
70
7.2
3
3
34.5
4.83
7.5
4
46
6.45
11
5
57.5
8.06
11
6
69
9.67
15
7
80.5
11.28
15
8
92.5
12.89
18.5
9
103.5
14.50
18.5
10
115
16.12
22
11
126.5
17.73
22
100TSWA
2
69
19.2
31.2
1450
8.03
11
73
7
3.3
3
46.8
12.05
15
4
62.4
16.07
22
5
78
20.09
30
6
93.6
24.11
30
7
109.1
28.13
37
8
124.8
32.14
45
9
140.4
36.16
45
10
156
40.18
55
125TSWA
2
90
43
43.2
1450
14.32
22
74
3.8
3.4
3
64.8
21.48
30
4
86.4
28.63
45
5
108
35.79
55
6
129.6
42.95
75
7
151.2
50.11
75
8
172.8
57.27
90
9
194.4
64.43
90
10
216
71.59
90
150TSWA
2
155
25
60
1450
32.91
45
77
7.7
2.5
3
90
49.37
75
4
120
65.82
90
5
150
82.28
110
6
180
98.74
132
7
210
115.19
132
8
240
131.19
160
9
270
148.10
200
