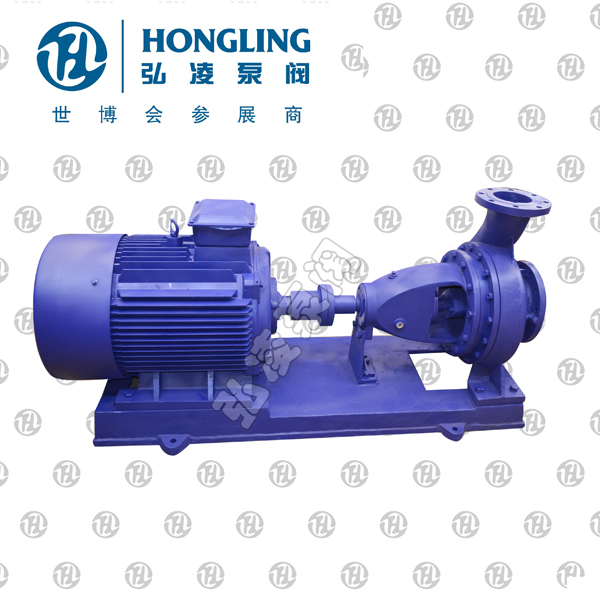

IS型不銹鋼單級離心泵

IS型單級單吸（軸向吸入）離心泵，是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。
上一個產品：DL型立式多級離心泵

IS型不銹鋼單級離心泵產品概述

      IS型單級單吸（軸向吸入）離心泵，是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。單級單吸離心泵優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

      IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。泵轉速分為2900和1450轉／分兩種。性能如下： 2900轉／分 1450轉／分大流量： 240米3／分400米3／分高總揚程： 125米 55米高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)高工作溫度：80℃允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。

IS型不銹鋼單級離心泵產品特點

1、IS型單級單吸離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。

2、IS型單級單吸離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。

3、泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。

4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。

7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

IS型不銹鋼單級離心泵型號意義

例如：IS80-65-160A

IS-單級單吸清水離心泵

80-吸入口直徑

65-排出口直徑

160-葉輪名義直徑

A-葉輪切割標記

IS型不銹鋼單級離心泵性能參數

型號 額定流量(t/h) 額定揚程 轉速(r/min) 功率 吐出錐管口徑
IS50-32-125 12.5 20 2900 2.2 50
6.3 5 1450 0.55 50
IS50-32-125A 11.2 16 2900 1.5 50
5.6 4 1450 0.55 50
IS50-32-160 12.5 32 2900 3 50
6.3 8 1450 0.55 50
IS50-32-160A 11.7 28 2900 2.2 50
5.9 7 1450 0.55 50
IS50-32-160B 10 23 2900 1.5 50
5.4 6 1450 0.55 50
IS50-32-200 12.5 50 2900 5.5 50
6.3 12.5 1450 0.75 50
IS50-32-200A 11.7 44 2900 4 50
5.9 11 1450 0.55 50
IS50-32-200B 10.8 37.5 2900 3 50
5.4 9.5 1450 0.55 50
IS50-32-250 12.5 80 2900 11 50
6.3 20 1450 1.5 50
IS50-32-250A 11.7 70 2900 7.5 50
5.9 17.5 1450 1.1 50
IS50-32-250B 10 60 2900 5.5 50
5.4 15 1450 0.75 50
IS65-50-125 25 20 2900 3 65
12.5 5 1450 0.55 65
IS65-50-125A 22.4 16 2900 2.2 65
11.2 4 1450 0.55 65
IS65-50-125B 21 13.5 2900 1.5 65
IS65-50-160 25 32 2900 5.5 65
12.5 8 1450 0.75 65
IS65-50-160A 23.4 28 2900 4 65
11.7 7 1450 0.55 65
IS65-50-160B 21.7 24 2900 3 65
10.8 6 1450 0.55 65
IS65-40-200 25 50 2900 7.5 65
12.5 12.5 1450 1.1 65
IS65-40-200A 23.4 44 2900 5.5 65
11.7 11 1450 0.75 65
IS65-40-200B 21 35.3 2900 4 65
10.5 8.6 1450 0.55 65
IS65-40-250 25 82 2900 15 65
12.5 20 1450 2.2 65
IS65-40-250A 23.5 70 2900 11 65
11.7 17.5 1450 1.5 65
IS65-40-250B 21 56 2900 7.5 65
10 14 1450 1.1 65
IS65-40-315 25 125 2900 30 65
12.5 32 1450 4 65
IS65-40-315A 23.9 114 2900 22 65
11.7 28.5 1450 3 65
IS65-40-315B 22.7 103 2900 18.5 65
10.8 24 1450 2.2 65
IS65-40-315C 20 92 2900 15 65
10 22.5 1450 2.2 65
IS80-65-125 50 20 2900 5.5 80
25 5 1450 0.75 80
IS80-65-125A 44.7 16 2900 4 80
22.4 4 1450 0.55 80
IS80-65-125B 43.4 14.6 2900 3 80
IS80-65-160 50 32 2900 7.5 80
25 8 1450 1.5 80
IS80-65-160A 45 27 2900 5.5 80
23.4 7 1450 1.1 80
IS80-65-160B 40 22 2900 4 80
21.7 6 1450 0.75 80
IS80-50-200 50 50 2900 15 80
25 12.5 1450 2.2 80
IS80-50-200A 46.8 44 2900 11 80
23.4 11 1450 1.5 80
IS80-50-200B 41.5 38 2900 7.5 80
20.5 9.5 1450 1.1 80
IS80-50-250 50 80 2900 22 80
25 20 1450 3 80
IS80-50-250A 46.8 70 2900 18.5 80
23.4 17.5 1450 2.2 80
IS80-50-250B 43.3 60 2900 15 80
20 15 1450 1.5 80
IS80-50-315 50 125 2900 37 80
25 32 1450 5.5 80
IS80-50-315A 47.7 114 2900 37 80
23.8 28.5 1450 5.5 80
IS80-50-315B 45.4 103 2900 30 80
22.7 25.8 1450 4 80
IS80-50-315C 40 89 2900 22 80
20 23 1450 3 80
IS100-80-125 100 20 2900 11 100
50 5 1450 1.5 100
IS100-80-125A 89.4 16 2900 7.5 100
44.7 4 1450 1.1 100
IS100-80-160 100 32 2900 15 100
50 8 1450 2.2 100
IS100-80-160A 93.5 28 2900 11 100
46.8 7 1450 1.5 100
IS100-80-160B 83 22 2900 7.5 100
41 5.3 1450 1.1 100
IS100-65-200 100 50 2900 22 100
50 12.5 1450 4 100
IS100-65-200A 93.5 44 2900 18.5 100
46.8 11 1450 3 100
IS100-65-200B 86.6 38 2900 15 100
43.3 9.5 1450 2.2 100
IS100-65-250 100 80 2900 37 100
50 20 1450 5.5 100
IS100-65-250A 93.5 70 2900 30 100
46 17.5 1450 4 100
IS100-65-250B 79 60 2900 22 100
41 15 1450 3 100
IS100-65-315 100 125 2900 75 100
50 32 1450 11 100
IS100-65-315A 94 109 2900 55 100
47 27.9 1450 7.5 100
IS100-65-315B 87.4 95.7 2900 45 100
43.7 24.5 1450 7.5 100
IS100-65-315C 81 82 2900 37 100
40.5 21 1450 5.5 100
IS125-100-200 200 50 2900 45 125
100 12.5 1450 7.5 125
IS125-100-200A 187 44 2900 37 125
93.5 11 1450 5.5 125
IS125-100-200B 158 35 2900 22 125
86.5 9.5 1450 4 125
IS125-100-250 200 80 2900 75 125
100 20 1450 11 125
IS125-100-250A 187 70 2900 55 125
93.5 17.5 1450 7.5 125
IS125-100-250B 173 60 2900 45 125
86.5 15 1450 5.5 125
IS125-100-250C 160 49 2900 37 125
IS125-100-315 200 125 2900 110 125
100 32 1450 15 125
IS125-100-315A 191 114 2900 110 125
95.5 28.5 1450 15 125
IS125-100-315B  181.6 103 2900 90 125
90 25.8 1450 11 125
IS125-100-315C 171.6 92 2900 75 125
85.8 23 1450 11 125
IS125-100-400 100 50 1450 30 125
IS125-100-400A 93.5 44 1450 22 125
IS125-100-400B 86.5 38 1450 18.5 125
IS150-125-250 200 20 1450 18.5 150
IS150-125-250A 187 17.5 1450 15 150
IS150-125-250B 173 15 1450 11 150
IS150-125-315 200 32 1450 30 150
IS150-125-315A 187 28 1450 22 150
IS150-125-315B 173 24 1450 18.5 150
IS150-125-400 200 50 1450 45 150
IS150-125-400A 187 44 1450 37 150
IS150-125-400B 173 38 1450 30 150
IS200-150-250 400 20 1450 37 200
IS200-150-250A 374 17.5 1450 30 200
IS200-150-250B 346 15 1450 22 200
IS200-150-315 400 32 1450 55 200
IS200-150-315A 374 28 1450 45 200
IS200-150-315B 346 24 1450 37 200
IS200-150-400 400 50 1450 90 200
IS200-150-400A 374 44 1450 75 200
IS200-150-400B 346 38 1450 55 200
IS200-150-400C 324 30.8 1450 45 200
