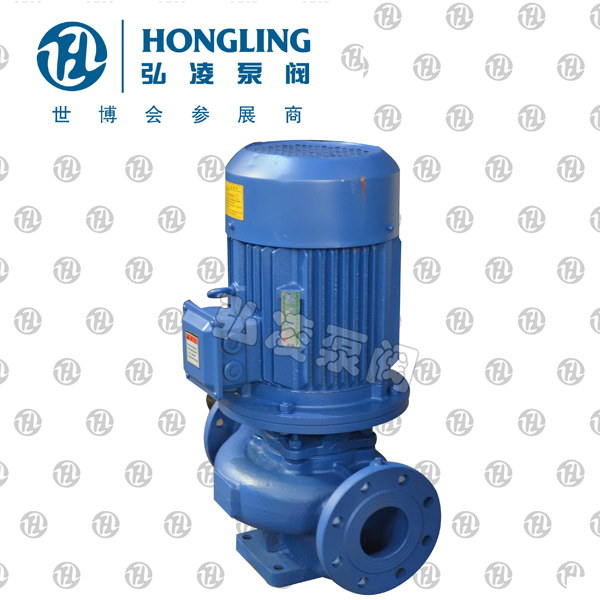

ISG型系列防爆立式管道離離心泵

ISG型管道離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵管道離心泵、、高溫管道離心泵、化工泵、油泵等，是目前國家標準定型推廣產品。 聯系電話：0577-67987292
下一個產品：ISW不銹鋼臥式管道離心泵
上一個產品：沒有了

產品概述：

ISG型管道離心泵根據IS型離心泵與管道泵之性能參數，參照ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派生出熱水泵管道離心泵、高溫管道離心泵、化工泵、油泵等，是目前國家標準定型推廣產品。

型號意義

例如：ISG100-160（I）AB
ISG-立式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經第一、二次切割

產品用途

1、 ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、 IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG使用溫度T：≤120℃、GRG使用溫度T：≤240℃。
3、 IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、 YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

工作條件

1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。

技術參數









編號 型號 流量(m3/h) 流量
(L/S) 		揚程
(m) 		效率
(%) 		轉速
(r/min) 		電機功率
(kw) 		汽蝕余量
(m)
1001 15-80 1.1
1.5
2.0 		0.30
0.42
0.55 		8.5
8
7 		26
34
34 		2800 0.18 2.5
1002 20-110 1.8
2.5
3.3 		0.5
0.69
0.91 		16
15
13.5 		19
34
35 		2800 0.37 2.5
1003 20-160 1.8
2.5
3.3 		0.5
0.69
0.91 		33
32
30 		19
25
23 		2800 0.75 2.5
1004 25-110 2.8
4
5.2 		0.78
1.11
1.44 		16
15
13.5 		34
42
41 		2900 0.55 2.5
1005 25-125 2.8
4
5.2 		0.78
1.11
1.44 		20.6
20
18 		28
36
35 		2900 0.75 2.5
1006 25-125A 2.5
3.5
4.5 		0.69
0.97
1.25 		17
16
14 		35 2900 0.75 2.5
1007 25-160 2.8
4
5.2 		0.78
1.11
1.44 		33
32
30 		24
32
33 		2900 1.5 2.5
1008 25-160A 2.5
3.5
4.5 		0.69
0.97
1.25 		29
28
26
31
 2900 1.1 2.5
1009 32-125 4.5
4
6.5 		1.25
1.39
1.58 		20.5
20
18 		29
38
38 		2900 0.75 2.5
1010 32-125A 3.3
4.5
5.7 		1.22
1.75
2.31 		17
16
14
37
 2900 0.75 2.5
1011 40-100 4.4
6.3
8.3 		1.11
1.53
1.94 		13.2
12.5
11.3 		48
54
53 		2900 0.55 2.5
1012 40-100A 4
5.5
7 		1.22
1.75
2.31 		10.6
10
9 		47
52.6
54 		2900 0.37 2.5
1013 40-125 4.4
6.3
8.3 		1.11
1.53
1.94 		20.5
20
18.5 		36
46
43 		2900 1.1 2.5
1014 40-125A 4
5.5
7 		1.22
1.75
1.94 		16.3
16
15.5 		40
44
42.5 		2900 0.75 2.5
1015 40-160 4.4
6.3
8.3 		1.22
1.75
2.31 		33.2
32
30.2 		34
40
42 		2900 2.2 2.5
1016 40-160A 4
5.5
7 		1.11
1.53
1.94 		29
28
26.6 		33
38
39 		2900 1.5 2.5
1017 40-160B 3.5
5
6.5 		0.97
1.39
1.80 		25
24
22.5 		31.5
37
39 		2900 1.1 2.5
1018 40-200 4.4
6.3
8.3 		1.22
1.75
2.31 		50.5
50
48 		26
33
35 		2900 4.0 2.5
1019 40-200A 4
5.5
7 		1.11
1.53
1.94 		44.6
44
42.7 		26
31
32 		2900 3.0 2.5
1020 40-200B 3.5
5
6.5 		0.97
1.39
1.80 		39
38
36 		29 2900 2.2 2.5
1021 40-250 4.4
6.3
8.3 		1.22
1.75
2.31 		82
80
74 		24
27.5
28 		2900 7.5 2.5
1022 40-250A 4
5.5
7 		1.11
1.53
1.94 		72.5
70
65 		24
26
24.5 		2900 5.5 2.5
1023 40-250B 3.5
5
6.5 		0.097
1.39
1.80 		63
60
55 		25 2900 4.0 2.5
1024 40-100(I) 8.8
12.5
16.3 		2.44
3.47
4.53 		13.6
12.5
11.3 		55
62
60 		2900 1.1 2.5
1025 40-100(I)A 8
11
14 		2.22
3.05
3.89 		10.5
10
9 		60 2900 0.75 2.5
1026 40-125(I) 8.8
12.5
16.3 		2.44
3.05
3.89 		21.5
20
17.8 		49
58
58 		2900 1.5 2.5
1027 40-125(I)A 8
11
14 		2.22
3.05
3.89 		17.0
16
14.3 		56 2900 1.1 2.5
1028 40-160(I) 8.8
12.5
16.3 		2.44
3.47
4.53 		33.3
32
29.8 		45
52
53 		2900 3.0 2.5
1029 40-160(I)A 8
11
14 		2.22
3.05
3.89 		29
28
26.2 		43
48
47 		2900 2.2 2.5
