旋片式真空泵工作原理

旋片式真空泵的工作原理說明

如圖為旋片式真空泵的工作原理示意圖，旋片泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成。其結構是利用偏心地裝在定子腔內的轉子（轉子的外圓與定子的內表面相切兩者之間的間隙非常�。┖娃D(zhuǎn)子槽內滑動的借助彈簧張力和離心力緊貼在定子內壁的兩塊旋片，當轉子旋轉時，始終沿定子的內壁滑動。

兩個旋片把轉子、定子內腔和定蓋所圍成的月牙型空間分隔成A、B、C三個部分，當轉子按圖示方向旋轉時，與吸氣口相通的空間A的容積不斷地增大，A空間的壓強不斷的降低，當A空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進吸氣腔A，此時正處于吸氣過程。B腔的空間的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程。而與排氣口相通的空間C的容積進一步地減小，C空間的壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體推開排氣閥，被抽的氣體不斷地穿過油箱內的油層而排至大氣中，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。

排氣閥浸在油里以防止大氣流入泵中，油通過泵體上的間隙、油孔及排氣閥進入泵腔，使泵腔內所有運動的表面被油覆蓋，形成了吸氣腔與排氣腔的密封，同時油還充滿了一切有害空間，以消除它們對極限真空的影響。

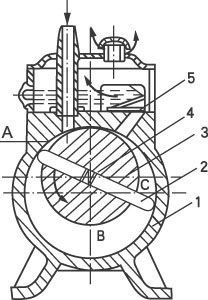

旋片式真空泵工作原理圖

1-泵體;2-旋片;3-轉子; 4-彈簧;5-排氣閥

雙級旋片式真空泵工作原理圖

雙級旋片式真空泵由兩個工作室組成，兩室前后串聯，同向等速旋轉，Ⅰ室是低真空級，Ⅱ室是高真空級，被抽氣體由進氣口進入Ⅱ室，當進入的氣體壓力較高時，氣體經Ⅱ室壓縮，壓強急速增大，被壓縮的氣體不僅從高級排氣閥排出，而且經過中壁通道，進入Ⅰ室，在Ⅰ室被壓縮，從低級排氣閥排出；當進入Ⅱ室的氣體壓力較低時，雖經Ⅱ室的壓縮，也推不開高級排氣閥排出，氣體全部經中壁通道進入Ⅰ室，經Ⅰ室的繼續壓縮，由低級排氣閥排出，因此雙級旋片式真空泵比單級旋片式真空泵的極限真空高。
