管道泵的安裝方法及注意事項

管道泵是本公司按照單級單吸泵的特點，參照國內、國際標準，采用科學的水力模型設計而成的一個系列化的產品。其主要特點有：體積小、重量輕、占用空間少；采用兩極馬達，耗電量低，抽水力強。其主要優(yōu)點有：結構完善、緊湊、低噪、高效節(jié)能、堅固耐用，維修方便等。主要用來抽送常溫清水及物理化學性質類似于水的液體， 廣泛應用于供水、制冷、消防、電鍍、化工、污水處理，等系統(tǒng)及機械、設備配套。

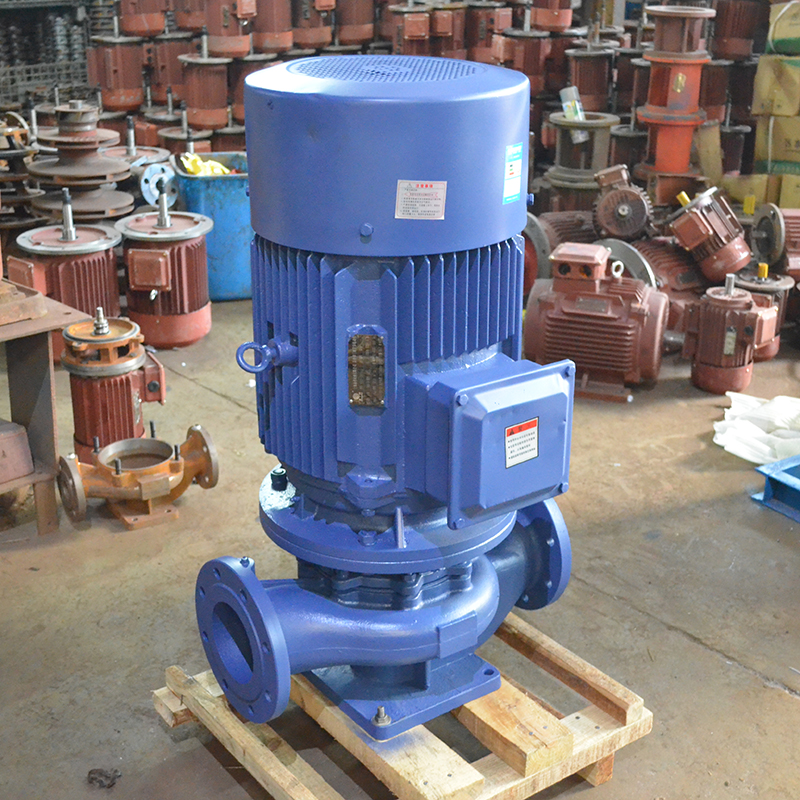

ISG管道離心泵

管道泵安裝要求：

1.安裝高度應小于允許吸上真空高度減去進水管路損失。在標準狀況下，安裝高度≤10.3-(NPSH)r-0.5-hw,為有吸入管路水力損失；

2.泵出水口法蘭處應裝上壓力表,以便觀察和控制泵的運行工況；

3.管路重量不得由泵承受；

4.水泵應該安裝在通風的地方，室外安裝應加防護罩，避免太陽曝曬及雨淋；

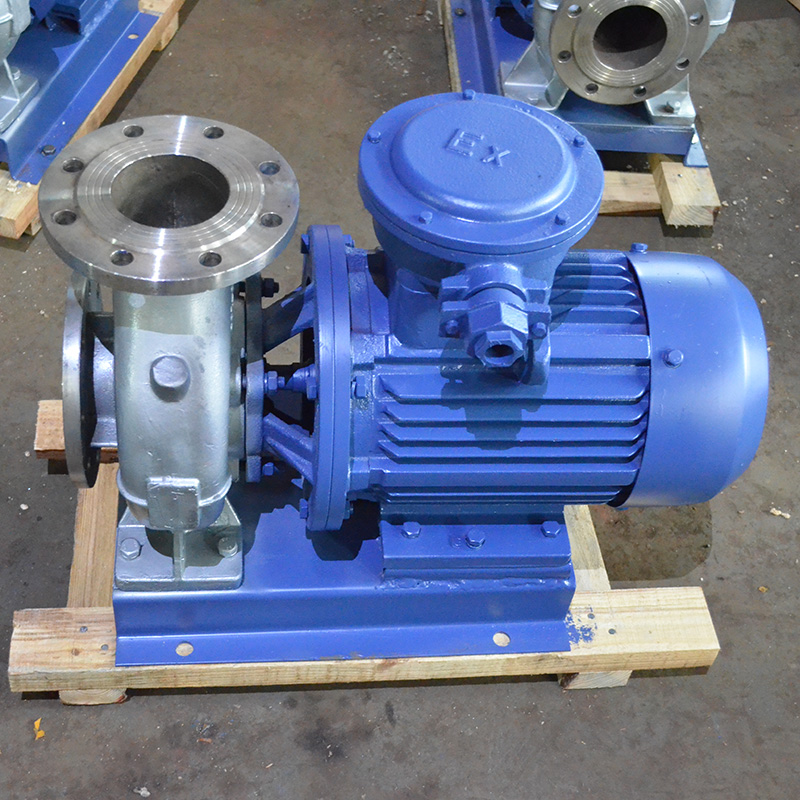

ISW管道泵

管道泵安裝：

1．安裝前：應檢查其在運輸過程中有無變形或損壞，緊固件有無松動或脫落。

2．安裝配置進出水口管：管路安裝應盡可能減少管道流體阻力為原則。進水口管處應加過濾網，以防止硬質雜質或硬質固體顆粒進入泵腔內損傷軸封或水葉，導致水泵漏水或異常；進水口管處應加止回閥，以便于注水。

3．接線：必須按銘牌要求正確接線，接線時，接線端必須牢固，不允許有松動，否則，會造成接觸不良而導致缺相燒機。其接線線路上必須要用過載保護裝置，并根據電機銘牌上的電流要求調整保護裝置的設定值的大小。

4．安裝方法：

①安裝前應檢查機組緊固體有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

②安裝時管道重量不應加在水泵上，以免水泵變形。

③安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

④為了維護方便和使用安全，在泵的進出口管路上各安裝一只調節(jié)閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，延長水泵的使用壽命。

⑤安裝后撥動泵軸，葉輪應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。

⑥泵分硬性聯接安裝和柔性聯接安裝兩種。

減震器的做法：

1.減振器安裝前要適當地對基礎進行處理，使減振器能本體水平，并能使同一機組的各減振器保持在同一標高位置。

2.減振器希能選擇與基礎直接固定的并與動設備成一體，這樣就能防止動設備的水平位移。同時也可采取動設備公共地座的防位移措施。

3.在與管道連接時必須采用軟接補償器。補償器應就近水平安裝，并在補償器外就近短管處設置固定支架。如補償器位置距動設備位置較遠，應在軟接與設備的接管處設托架，同時在托架下應設有同步于彈簧減振的彈性材料或裝置。
