尿素工藝流程及裝置用泵概要

    2NH3(氣)+C02(氣)r=NH4COONH2(液)

    NH₄COONH₂=±(NH2)₂CO(液)+H₂O(液)

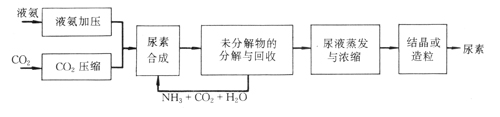

    首先氨與二氧化碳反應生成氨基甲酸銨(簡稱甲銨)，然后再由甲銨脫水轉化為尿素。由于甲銨脫水反應速度緩慢且不完全，一般轉化率不超過約70％。因此，在合成尿素的產物中，有相當數量的NH4和C03要回收利用。在尿素生產中，由于回收的方法不同形成了不同的工藝流程。世界上尿素生產中主要采用氨汽提法和二氧化碳汽提法兩種工藝流程。尿素生產工藝流程框圖見圖2-129。

     據統計，世界上尿素裝置中以生產能力計，意大利斯拉姆公司的氨汽提工藝約占65％。日產1765噸尿素的氨汽提法和荷蘭Hydro Agri公司的流化床法生產大顆粒尿素裝置的尿素用泵一覽見表2—86。其高壓氨泵和高壓甲銨泵的工況特點、泵型的選擇，結構特點和國內外產品情況等介紹如下。尿素是高效氮肥,在各種氮肥中

泵名稱	泵型式	輸送介質	流量 m3／h	揚程 m	高壓力MPa(G)	泵轉速 r／min	軸封 型式	材    質 泵體／葉輪	電機功率 kW	臺  數
高壓氨泵	筒型多級離心泵	液氨	120	3500	30	7495	串聯式干氣密封	碳鋼／ 不銹鋼	1350	2
高壓甲銨泵	高速部分流泵	氨基甲酸銨 溶液	70	1520	18.7	14200	串聯式機械密封	316L SS	550	2
化工泵	臥式單級、雙級離心泵	甲銨液、氨液、尿素溶液、福爾馬林溶液等	12～180	25～360	<2.5	1480～ 2980	機械 密封	304 SS 316 SS 316LSS	≤132	24
耐腐蝕 液下泵	離心式	尿素溶液	6～37	25～64	<1.5	2960	填料 密封	316 SS	≤22	4
冷凝水泵	臥式單或 雙級離心泵	冷凝水	36～50	68～265	3	2960	機械 密封	C.s／12％Cr	≤75	4
高壓沖洗水泵	三缸柱塞式	清水	8	△P-15MPa	20		填料密封	C.S	55	2
計量泵	往復式	福爾馬林水溶液	0.7	△P-1.5MPa	2.5		填料密封	316L SS	1.5	2
