乙烯裝置用泵

時間：2012-4-8 21:21:46來源：http://1829581.com作者：弘凌泵閥

石油化學工業的核心是乙烯工業。乙烯工業生產的乙烯、丙烯、丁二烯、苯、甲苯、二甲苯等是各種重要石油化工產品的原料。因此，許多國家都很重視乙烯工業的發展，把乙烯的產量作為衡量國家經濟發展水平的標志之一，我國當然也不例外。從70年代起，我國陸續從國外引進了十多套乙烯裝置。其中以先后在燕山、齊魯、揚子、上海等地建成的魯姆斯(LuMMUS)工藝流程年產三十萬噸乙烯裝置為我國乙烯工業的骨干企業。根據國情，我國采用魯姆斯工藝流程以石腦油和輕柴油裂解方式制取乙烯的佳經濟規模是至少年產三十萬噸。按照目前我國乙烯工業的狀況及發展趨勢，本節主要討論魯姆斯流程年產三十萬噸乙烯裝置中的用泵情況。

目前世界上以石腦油和輕柴油裂解方式制取乙烯，為了節省分離單元能耗，大部分采用順序流程。魯姆斯法也采用了這種流程。所謂順序流程就是對裂解產生的從Cl到Cl8以上的各項餾份，按從輕到重逐次加以利用，生產出乙烯、丙烯、C4餾份和裂解汽油等各種石油化工產品。

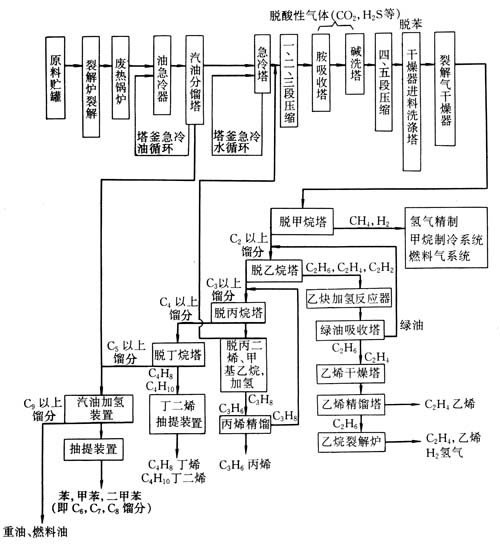

我國揚子三十萬噸乙烯裝置的工藝流程主要包括裂解、油急冷、汽油分餾、水急冷、裂解氣壓縮、脫酸性氣體、裂解氣再壓縮、脫苯、干燥、脫甲烷、乙烯精餾、脫丙烷、丙烯精餾、脫丁烯、丁二烯抽提、汽油加氫等工序。其工藝流程框圖見圖2—132。

丁二烯抽提和汽油加氫并不屬于乙烯單元，但是按照順序流程概念，它們?cè)谡籽b置中占有重要地位，且也是用泵大戶，因此將它們也列入討論范圍。所以本節僅涉及乙烯、丁二烯抽提及汽油加氫三個單元用泵情況，對于公用工程、鍋爐給水、廢水處理等工程單元，因其不具特殊性，將不予討論。

乙烯、丁二烯抽提和汽油加氫三個單元的用泵一覽見表2—94、表2—95。這三個單元的主要輸送介質有各種烴類、酸、堿、水和一些助劑等。從表2—94可見，裝置中使用的泵大部分是中、輕型化工流程泵和重型化工流程泵，其他種類泵只占一小部分。

表2-94乙烯裝置用泵一覽

泵種類	流量范圍 m3／h	揚程范圍 m	溫度范圍℃’	進口壓力范圍 MPa(G)	功率范圍 kW	過流部件材料	軸封型式	臺 數
中、輕型化工流程泵	1.8～218.8	13～131	常溫～200	-0.053～1.05	0.75～90	碳鋼、鑄鐵、鑄鋼、不銹鋼、20合金、13Cr	機械密封	49
重型化工流程泵	6.8～762	40～l67	-40～185	-0.01～3.555	7.5～200	碳鋼、鑄鐵、鑄鋼、不銹鋼	機械密封	15
立式筒袋泵	41～160	69.3～486	-56～52	-0.0861～1.88	18～175	碳鋼、鑄鐵、不銹鋼	機械密封	6
高速泵	5～7	301～463	30～40	-0.O1～1.276	18.5～22	碳鋼、不銹鋼	機械密封	2
高揚程小流量多級泵	25～28	322～352	42～185	0.O73～2.64	45	鑄鋼	機械密封	2
臥式雙吸泵	700～1900	98～100	85～210	0.1～0.11	670～950	碳鋼、鑄鐵、l3Cr	機械密封填料密封	2
隔膜計量泵	0.00236～1	0.3～3.14MPa	常溫～85	-0.01～0.212	0.2～3.7	碳鋼、不銹鋼、20合金、聚四氟乙烯	無	13
往復泵	2.5～4.5	4～70MPa	常溫	0	5.5～132	碳鋼、鍛鋼、13Cr	填料密封	3
液下泵	5～6	25～33	常溫～210	0	3.7～5.5	碳鋼、不銹鋼、13Cr	填料密封	3
其它	2.7～12	4.5～6	常溫	0	0.15～0.4	鑄鐵、樹脂制品	機械密封	5

注：1．資料取自揚子石化裝置；2．表中臺數未計備用泵。

表2—95乙烯裝置部分關鍵泵一覽

名稱	類型	型號	揚程 m	流量 m3／h	效率％	軸功率kW	入口壓力MP (G)	介質 溫度 ℃	NPSHa m	材料		軸封
名稱	類型	型號	揚程 m	流量 m3／h	效率％	軸功率kW	入口壓力MP (G)	介質 溫度 ℃	NPSHa m	泵體	葉輪	軸封
甲烷塔塔底泵	立式筒袋泵	4×12 LWY-11st	446	160	67	155.6	0.6	-53	6.7	ZGlCr18Ni9	ZG1Cr18Ni9	串聯式機械密封
高壓乙烯輸送泵	立式筒袋泵	150×100 VPCSl3m	486	79.7	67	68	1.8	-30	0.8	SCPL1STPL39(簡體)	ZG1Cr18Ni9	單端面內裝平衡型
聚合級丙烯輸送泵	立式筒袋泵	100×80VPCSl2m	340.4	49.5	64	33.6	1.7	44	0.7	ZG35STPG38(筒體)	HT200	單端面為裝平衡型
丙二烯轉化器進料泵	立式筒袋泵	100×80 VPCSl5m	463	48	65	50.2	0.7	10	3.7	ZG35STPG38(筒體)	HT200	單端面勾裝平衡塑
再蒸塔回流泵	高速泵	LMV322	463	7	28	14.7	1.3	40	2.3	ZG35	ZGlCr18 Nil2M02	單端面勾裝平衡塑
C10洗油注入泵	高速泵	LMV322	301	5	2	17.7	-0.01	30～ 38	足夠大	ZG35	ZG1Cr18 Nil2M02	單端面內裝平衡型
BTX-段反應器進料泵	高揚程小流量多級泵	2WTF-87	352	25	57	34.9	0.7	42	5	ZG35	ZG35	單端面內裝平衡型
BTX二段反應器進料泵	高揚程小流量多級泵	2WTF-87	322	28	59	32.5	2.6	81～ 185	3.9	ZG35	ZG35	單端面內裝衡型

(1)中、輕型化工流程泵

中、輕型化工流程泵主要指一些符合IS0 5199或GB 5656或DIN 24256或ANSlASME B73．1的單級單吸軸向吸入化工離心泵。這種泵在設計、制造和檢驗過程中，質量控制點比符合API610的泵少，可靠性不及APl泵高，但是能夠滿足一般化工用途的要求，使用非常廣泛。通常在石化行業中，這類泵常用在對易燃、易爆及可靠性要求不太高的場合。一般流量小于2000m3／h、揚程小于160m、功率小于160kW、溫度小于300。C、工作壓力小于

2．5MPa的場合，可考慮選用該類泵。美國GOULDS公司的31 96系列，DURC0公司的MARKⅢ系列，瑞士蘇爾壽的CZ、CZN系列，日本荏原的IFW、IFS系列以及我國的IH系列等均屬于此類泵。

(2)重型化工流程泵

重型化工流程泵指符合API610或VDMA 24297標準的單級、雙級離心泵。這類泵可靠性比中、輕型泵高得多，但價格是中、輕型泵的l．5倍以上。屬于這類泵的主要泵系列有GOULDS公司的3700、3710，蘇爾壽的ZA、ZE、ZF、ZU，荏原的UCW、UCWF、UCWD、UCW2，沈陽水泵廠的SJA、DSJH、GSJH，大連耐酸泵廠的ZA、ZE、ZF、ZU等。我國國內還有兩個很著名的Y系列和AY系列泵，這兩種泵符合我國的GB 3215標準。Y系列泵在我國用量非常大，使用情況良好。AY系列是采用引進技術，在Y系列基礎上改進發展而來，軸的剛性好，效率和可靠性更高，接近國外同類泵水平。

(3)其他類型泵

除以上兩類泵外，其余為立式筒袋泵、高速泵、高揚程小流量多級泵、隔膜計量泵、液下泵、往復泵等。其所占數量較少，但不少都屬乙烯裝置的關鍵泵。乙烯裝置部分關鍵泵一覽見表2-96。
