QW(WQ)系列無堵塞潛水排污泵結構圖

時間：2012-7-27 17:08:26來源：http://1829581.com作者：弘凌泵閥

【QW(WQ)系列無堵塞潛水排污泵】產品簡介：

QW(WQ)系列無堵塞潛水排污泵是八十年代引進聯邦德國公司先進技術的基礎上，在我單位科研人員的共同努力下，同時廣泛征求國內水泵專家的意見，經多次改良而研制成功的，經測試各項性能指標均達到國外同類產品先進水平。本排污泵高效節能，結構新穎。潛水排污泵投放市場后以其獨特地功效，可靠的質量受到廣大用戶的歡迎和好評。無堵塞潛水泵被許多單位選為代替進口產品，被國家機械委列為重點引進消化項目。

【QW(WQ)系列無堵塞潛水排污泵】型號意義：

【QW(WQ)系列無堵塞潛水排污泵】產品特點：

      1.采用獨特的單片或雙葉片時輪結構,大大提高了活物通過能力,能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒
      2.機械密封采用新型硬質耐腐的軟化鎢材料,可使泵安全連續運行8000小時以上。
      3.整體結構緊湊、體積小、噪聲低、節能效果顯著,檢修方便,無需建泵房,灌入水中即可工作,大大減少工程造價
      4.該泵密封油室內設置有高精度抗干擾漏水檢測傳感器,定子繞組內預埋了熱敏元件,對水泵電機自動保護。
      5.可根據用戶需要配備全自動控制柜,對泵的漏水、漏電、過載及超溫等進行自動保護,提高了產品的安全性與可靠性。
      6.浮球開關可以根據所需液位變化,自動控制泵的起動與停止,不需專人看管,使用極為方便。
      7.WQ系列排污泵可根據用戶需要配備雙導軌自動耦合安裝系統,它給安裝、維修帶來更大方便,人可不必為此而進入污水坑。
      8.能夠在全揚程內使用,而保證電機不會過載。
      9.有兩種不同的安裝方式,固定式自動耦合安裝系統、移動式自由安裝系統。

【QW(WQ)系列無堵塞潛水排污泵】使用條件：

     1、介質溫度不超過60℃；介質重度為1~1.3kg/dm3。
     2、無內自流循環冷卻系統的泵，電機部分露出液面不起過1/3。
     3、鑄鐵材質的使用范圍這PH5~9。
     4、1Cr18Ni9Ti不銹鋼材質中便于是般腐蝕性介質。
     5、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
    注：用戶如有特殊的溫度、介質要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品

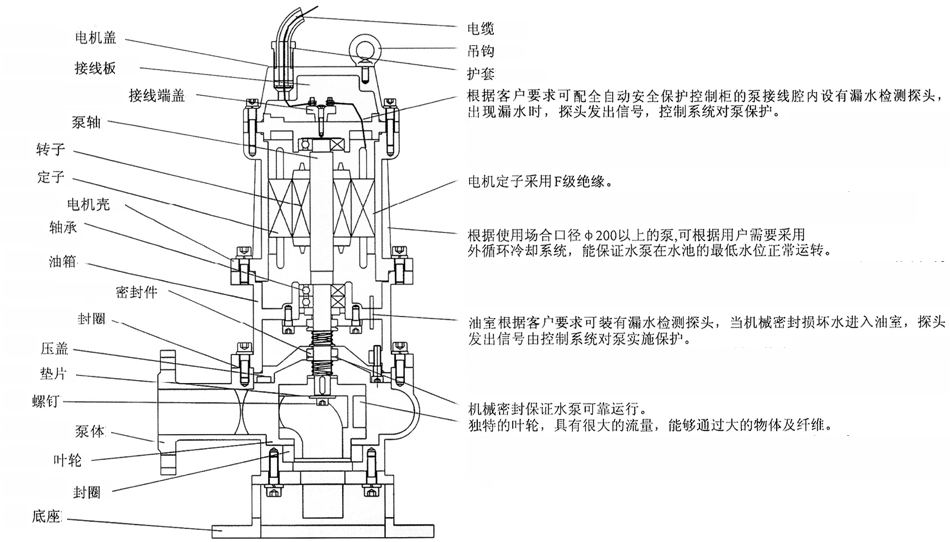

【QW(WQ)系列無堵塞潛水排污泵】結構圖：

【QW(WQ)系列無堵塞潛水排污泵】主要用途：

QW(WQ)系列無堵塞潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

【QW(WQ)系列無堵塞潛水排污泵】性能參數：

型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	2900	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	50	20	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	1450	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500

【QW(WQ)系列無堵塞潛水排污泵】安裝方式：

移動式安裝	自動耦合式安裝

【QW(WQ)系列無堵塞潛水排污泵】注意事項：

1.泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。
6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

【QW(WQ)系列無堵塞潛水排污泵】維護與保養：

1.電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。
2.每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。
3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
4.在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。
5，電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。
6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。
