CQB-F型襯氟塑料磁力泵使用注意事項
時間：2018-3-16 13:26:02來源：http://1829581.com作者：弘凌泵閥
【CQB-F型襯氟塑料磁力泵】產品簡介：
CQB-F襯氟塑料磁力泵是本單位近幾年開發的新產品，并引進國外先進技術，采用聚偏二氟乙稀制造，該材料是目前世界上優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化、無毒素分解等優點。

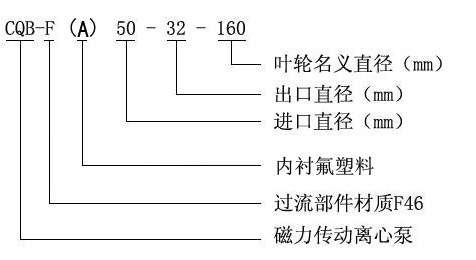

【CQB-F型襯氟塑料磁力泵】型號意義：
【CQB-F型襯氟塑料磁力泵】產品特點：
CQB-F氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀的“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB-F氟塑料磁力泵可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損。
【CQB-F型襯氟塑料磁力泵】工作原理：
CQB-F磁力驅動離心泵(簡稱磁力泵)是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。
磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、 “無泄漏工廠，實現安全、文明生產的理想用泵。
【CQB-F型襯氟塑料磁力泵】產品用途：
CQB-F型襯氟塑料磁力泵被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗電解、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、毒性液體、稀有貴重液體、易揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。適用溫度：-30℃～120℃。
【CQB-F型襯氟塑料磁力泵】結構爆炸圖：
【CQB-F型襯氟塑料磁力泵】性能參數：
|
型 號 |
口徑 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kW) |
電 壓 (V) |
材 質 |
|
|
進口 |
出口 |
||||||
|
CQB15-10-85F |
15 |
15 |
1.8 |
8 |
0.12 |
220/380 |
聚 偏 二 氟 乙 烯 |
|
CQB20-15-105F |
25 |
18 |
3 |
12 |
0.37 |
220/380 |
|
|
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
0.75 |
380 |
|
|
CQB32-25-145F |
32 |
25 |
3.2 |
25 |
0.75 |
380 |
|
|
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
0.75 |
380 |
|
|
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
1.5 |
380 |
|
|
CQB40-32-160F |
40 |
32 |
6.3 |
32 |
2.2 |
380 |
|
|
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
2.2 |
380 |
|
|
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3 |
380 |
|
|
CQB65-50-125F |
65 |
50 |
25 |
20 |
3 |
380 |
|
|
CQB65-50-160F |
65 |
50 |
25 |
32 |
5.5 |
380 |
|
|
CQB80-65-125F |
80 |
65 |
50 |
20 |
7.5 |
380 |
|
|
CQB80-65-160F |
80 |
65 |
50 |
32 |
11 |
380 |
|
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
11 |
380 |
|
|
CQB100-80-160F |
100 |
80 |
100 |
32 |
18.5 |
380 |
|
|
注：表中CQB32-25-125F----CQB100-80-160F都可配防爆電機 |
|||||||

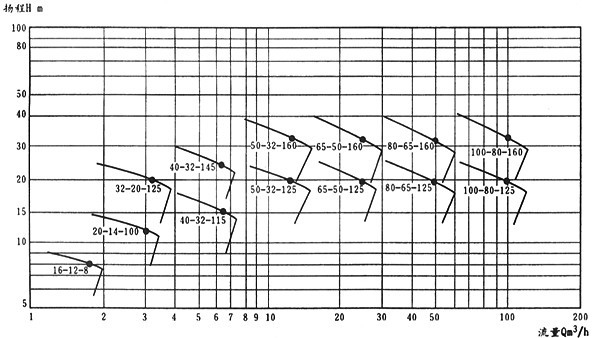

【CQB-F型襯氟塑料磁力泵】型譜圖：
【CQB-F型襯氟塑料磁力泵】安裝與調試：
（一）磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
（二）當抽吸液面高于泵,心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。
（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
（六）泵停止工作前，應先關閉排出閥門，然后切斷電源。
【CQB-F型襯氟塑料磁力泵】使用注意事項：
（一）因磁力泵軸承的冷卻和潤滑是靠被輸送的介盾，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
（二）被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
（三）泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
（四）被榆送的介質應在泵材允許范圍內。氟塑料泵的使用溫度低不能低于零下30℃高不能超過100℃。輸送吸入壓力不大于0.2MPa，大工作莊力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬顆粒和纖維的液體。
（五）對于輸送液為易沉淀結易的介質，使用后應及時清洗，排凈泵內積液。
（六）磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
【CQB-F型襯氟塑料磁力泵】故障原因及排除方法：
|
故障形式 |
產生原因 |
排除方法 |
|
泵不出水 |
1．水泵反轉 2．進水管道漏氣 3．泵腔蓄水不足 4．電壓太高，啟動時聯軸器打滑 5．吸程太高 6．閥門沒有打開 |
1．改變電機接線 2．杜絕漏氣 3．增加蓄水量 4．調正電壓 5．降低泵安裝位置 6．校正或更改閥門 |
|
流量不足 |
1．吸入管徑太小或淤塞 2．葉輪流道阻塞 3．揚程過高 4．轉速不夠 |
1．調換或清洗進水管 2．清洗葉輪 3．開大出水閥 4．恢復額定轉速 |
|
揚程過低 |
1．流量過大 2．轉速太低 |
1．關小出水閥 2．恢復額定轉速 |
|
噪音太大 |
1．泵軸嚴重磨損 2．軸承嚴重磨損 3．外磁鋼或內磁鋼與隔離套接觸 4．動靜環磨損葉輪與泵體研磨 |
1．更換泵軸 2．更換軸承 3．拆除泵頭重新組裝 4．更換動靜環 |
|
漏液 |
密封墊圈損壞 |
更換密封墊圈 |
