變頻無負壓供水設備工作原理圖

變頻無負壓供水設備產品概述

 　 傳統的供水方式離不開蓄水池，蓄水池中的水一般自來水管供給，這樣有壓力的水進入水池后變成零，造成大量的能源白白浪費。

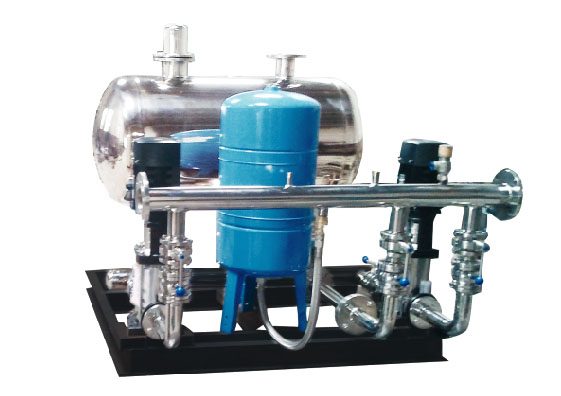

　 智能無負壓給水設備，是我公司專業技術人員在氣壓給水設備的基礎上開發的一種能直接與自來水管網連接，且對自來水管網不產生任何負作用的成套給水設備。它可以取代蓄水池，能充分利用自來水管網的壓力直接供水或間接供水，避免了能源的二次浪費和二次污染，大幅度節省了基建投資并縮短了施工工期。智能無負壓給水設備由智能型變頻控制柜，穩流罐，水泵機組，儀表，閥門及管路，基座等組成，適用于一切需要增高水壓，恒定流量的給水系統。

 變頻無負壓供水設備產品特點

1、無需建水池-節能，節資

　智能無負壓給水設備經濟衛生，節能效果顯著，實踐證明：使用智能型無負壓給水設備可節省50％以上的興建水池費用，與其它供水設備相比，可節電20%—40%。


2、安裝簡單，節省占地面積

　 智能無負壓給水設備既可配置臥式穩流罐，亦可配租立式穩流罐。兩種穩流罐具有不同的特點：臥式穩流罐占據空間��；立式穩流罐占地面積小。穩流罐的制造，檢驗均符合GB150(鋼制壓力容器)的規定，但因罐內不諸存壓縮氣體，所以不須列入壓氣容器的管理范疇。


3、用途廣泛，實用性強

　智能無負壓給水設備可生活供水用，也可作消防供水用，可配置任意型號的水泵，當設備用于消防時，宜配置消防專用水泵。


4、功能全，智能化程度高

　智能無負壓給水設備采用了先進的變頻控制技術，具有軟件啟動，有過載，短路，過壓，欠壓，缸相，過熱，和失速保護等功能。在異常情況下能進行信號報警，自檢，故障判斷等，還可根據用水量的高低自動調節供水流量。


5、產品先進，質量可靠

　 智能無負壓給水設備使用的配件，經過了諸多生產廠家的篩選，具有可靠的質理保證，產品中的關鍵零部件，如電機，水泵軸承，變頻器，斷路哭、接觸器，繼電器還采用了國際名牌產品。

6、個性化設計，獨樹一幟

　 智能無負壓給水設備可根據自來水管網壓力穩定情況，配置小型氣壓罐，避免水泵頻繁啟動，以延長設備使用壽命，去蓄能，穩壓性能更加顯著。

 變頻無負壓供水設備工作原理

 設備投入使用，自來水管網的水進入穩流流罐，罐內空氣從真空消除器排出，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水：用水高峰時，若自來水管網水量小于小泵流量量，穩流罐內的水作為補充水源仍然能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動。

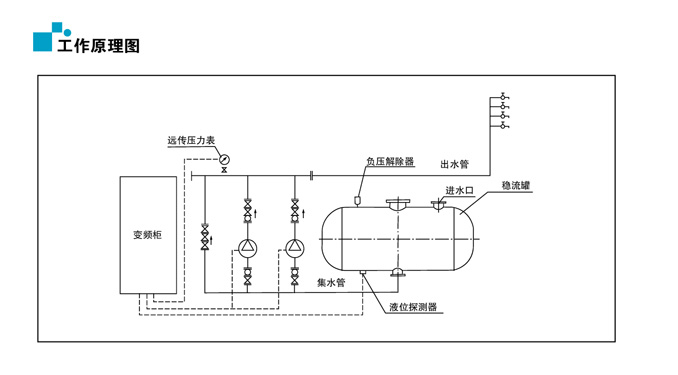

 變頻無負壓供水設備工作原理圖

變頻無負壓供水設備工作原理圖

 變頻無負壓供水設備應用范圍

 　 適應用任何自來水壓力不足地區的加壓技術；
　 新建的住宅小區或辦公樓生活用水；
　 低層自來水壓力不能滿足要求的消防用水；
　 改造建好水池的，可以采用無負壓設備與水池共用的供水方式，進一步節能；
　 自來水的供水中間加村泵站；
　 工礦企業的生產、生活用水等；
　 各種循環系統。
