FZB型氟塑料自吸泵結構圖及使用注意事項

時間：2008-4-17 10:41:31來源：http://1829581.com作者：弘凌泵閥

【FZB型氟塑料自吸泵】產品簡介：

FZB型氟塑料合金自吸泵是按國際標準并結合非金屬泵的工藝設計制造。FZB型氟塑料合金自吸泵泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，F(xiàn)ZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

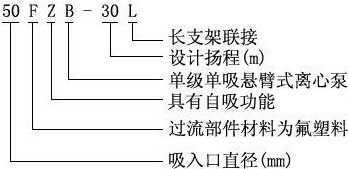

【FZB型氟塑料自吸泵】型號意義：

【FZB型氟塑料自吸泵】產品特點：

FZB型氟塑料自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。

【FZB型氟塑料自吸泵】技術參數：

流量：1.5～60m3/h；
揚程：15～50m；
轉速：2900r/min；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。

【FZB型氟塑料自吸泵】產品用途：

FZB型氟塑料自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB自吸泵的用途極為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。
FZB型氟塑料自吸泵人性化的設計原理、卓越的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。

【FZB型氟塑料自吸泵】結構圖：

1	前蓋	F46/HT200
2	連接法蘭	F46/HT200
3	泵體	F46/HT200
4	葉輪	氟塑料合金
5	泵蓋	氟塑料合金、HT200
6	機械密封	四氟乙烯-氧化鋁、碳化硅、硬質合金

【FZB型氟塑料自吸泵】性能參數：

型號	流量 (m3/h)	揚程 (m)	口徑 (mm)		電機功率 (Kw)	自吸高度 (m)	轉速（r/min)
25FZB-20	1.5	23	25	25	1.5	3	2900
	3.6	20
	4.5	17
40FZB-20	5	22	40	40	3	3	2900
	8	20
	10	17
40FZB-30	5	33	40	40	3	3	2900
	8	30
	10	25
50FZB-20	8	25	50	50	3	3	2900
	12	20
	15	17
50FZB-30	8	33	50	50	3	3	2900
	12	30
	15	25
50FZB-45L	8	48.5	50	32	7.5	3	2900
	12	45
	15	40
65FZB-20L	20	23	65	50	4	3.5	2900
	25	20
	30	17
65FZB-30L	20	33	65	50	7.5	3.5	2900
	25	30
	30	25
65FZB-40L	20	42	65	50	11	3.5	2900
	25	40
	30	30
65FZB-45L	20	47	65	50	11	3.5	2900
	25	45
	30	40
65FZB-50L	20	52	65	50	15	3.5	2900
	25	50
	30	45
80FZB-20L	30	23	80	65	5.5	4	2900
	40	20
	50	15
80FZB-30L	40	33	80	65	11	4	2900
	50	30
	60	25
80FZB-45L	40	48.5	80	65	15	4	2900
	50	45
	60	40
注：FZB型氟塑料自吸泵若規格型號超出此范圍，我廠可根據用戶要求予以調整

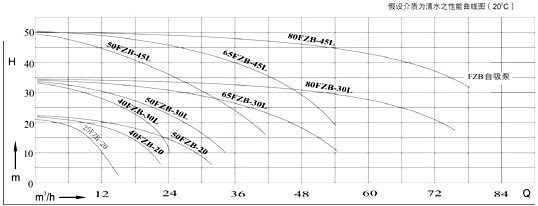

【FZB型氟塑料自吸泵】性能曲線圖：

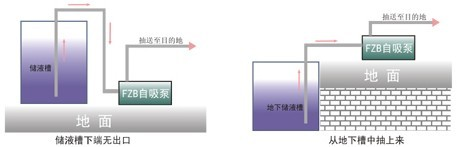

【FZB型氟塑料自吸泵】安裝示意圖：

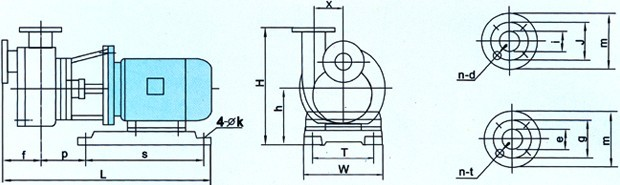

【FZB型氟塑料自吸泵】安裝尺寸圖：

系列	型號	外型及安裝尺寸								進口法蘭尺寸						出口法蘭尺寸
系列	型號	L	S	P	f	W	T	H	h	x	k	i	j	m	n-d	e	g	n	4-t
短支架	32FZB-15	450	100	160	80	180	140	230	90	55	10	32	90	120	4-11	32	90	120	4-11
	40FZB-20	590	310	160	110	220	170	305	140	65	12	40	100	130	4-13	40	100	130	4-13
	40FZB-30	590	310	160	110	220	170	305	140	80	12	40	100	130	4-13	40	100	130	4-13
	50FZB-20	590	310	160	110	220	170	305	140	65	12	50	100	130	4-13	50	100	130	4-13
	50FZB-30	590	310	160	110	220	170	305	140	80	12	50	100	130	4-13	50	100	130	4-13

系列	型號	外型及安裝尺寸								進口法蘭尺寸						出口法蘭尺寸
系列	型號	L	S	P	f	W	T	H	h	x	k	i	j	m	n-d	e	g	n	n-t
長支架	65FZB-20L	1100	600	250	180	390	350	440	212	80	20	65	145	185	4-18	50	125	165	4-18
	65FZB-30L	1200	660	300	200	450	400	480	232	100	24	65	145	185	4-18	50	125	165	4-48
	80FZB-20L	1200	660	300	200	450	400	480	232	100	24	80	160	200	8-18	65	145	185	4-18
	80FZB-30L	1240	740	330	210	500	450	520	260	110	24	80	160	200	8-18	65	145	185	4-18

【FZB型氟塑料自吸泵】使用注意事項：

安裝
    1.自吸泵經長途運輸?shù)竭_(dá)使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
    2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，自吸泵進口應設濾網，防止大塊雜質進入自吸泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。
    3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響自吸泵的自吸性能。

操作使用注意事項
    1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！
    2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。自吸泵在規定的自吸高度范圍內如果7～10分鐘尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防自吸泵內工作液升溫，損壞泵機。
    3.第一次在泵體內注液后一般不需再注液，但停機時間長或停機后密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液后再開車。
    4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。
