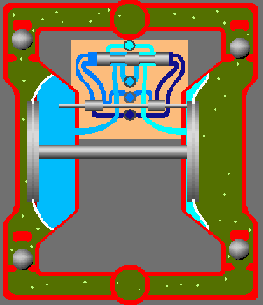

QBY型氣動隔膜泵工作原理動畫圖

QBY型氣動隔膜泵工作原理動畫圖:

氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

QBY型氣動隔膜泵產品概述:

QBY系列氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARlOWPUMPS相近。

QBY型氣動隔膜泵主要用途:

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。．
7、泵吸各種污水。
8、用QBY型氣動隔膜泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。|
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體高可耐150℃。

16、作為各種固液分離設備的前級送壓裝置。

QBY型氣動隔膜泵性能特點：

1.QBY型氣動隔膜泵大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。
2.QBY型氣動隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
3.QBY型氣動隔膜泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
4.QBY型氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。
5.QBY型氣動隔膜泵可以浸沒在介質中工作。
6.QBY型氣動隔膜泵不必用電，在易燃、易爆場所使用安全可靠。
7.QBY型氣動隔膜泵結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
8.QBY型氣動隔膜泵使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
9.QBY型氣動隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

10.QBY型氣動隔膜泵可輸送較粘的液體。（粘度在1萬厘泊以下）

QBY型氣動隔膜泵應用領域：

工業：酸、堿、溶劑、懸浮物、分散體系。

石化業：原油、稠油、油脂、泥漿、污泥等。
涂料業：樹脂、溶劑、著色劑、油漆等。
日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。
采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等。
食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。
飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液。
造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業：染料化學品、樹脂、膠等。
建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆。
家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。

QBY型氣動隔膜泵技術參數:

流量：0-30m3/h；

揚程：0-50m；
口徑：10-100mm；
溫度：-15-+150℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。

QBY型氣動隔膜泵應用實例：

1、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。

2、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
3、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗�；蛘邽榱瞬恢劣谖廴菊�常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
4、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
5、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
6、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
7、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺��?br /> 8.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
9、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

QBY型氣動隔膜泵使用注意事項：

1.QBY型氣動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

QBY型氣動隔膜泵性能參數：

型號	流量(m3/h)	揚程	出口壓力(kgf/cm2)	吸程	大允許能通過顆粒直徑	大供氣壓力（kbf/cm2）	大供氣消耗量(m3/min)	材料
								鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	○	○	○	○
QBY-15	0～1	0～50	6	5	1	7	0.3	○	○	○	○
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	○	○	○	○
QBY-40	0～8	0～50	6	7	4.5	7	0.6	○	○	○	○
QBY-50	0～12	0～50	6	7	8	7	0.9	○	○	○
QBY-65	0～16	0～50	6	7	8	7	0.9	○	○	○	-
QBY-80	0～24	0～50	6	7	10	7	1.5	○	○	○	-
QBY-100	0～30	0～50	6	7	10	7	1.5	○	○	○	-
