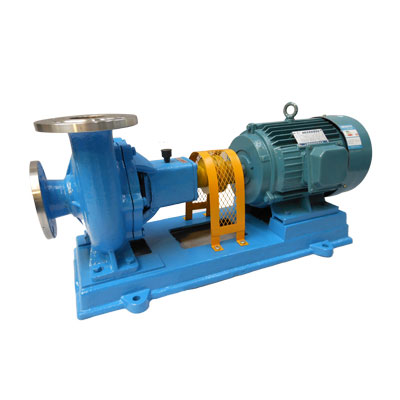

PWZ雜質污水泵
品牌：弘凌泵
型號：PWZ
材質：ZG1Cr18Ni9和HT200
驅動方式：電動
流量：10～125m3/h
揚程：10～18m
廣泛適用于：化工、石油、輕工、食品、制藥和環保等行業。
PWZ雜質污水泵概述：
PWZ雜質污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。其性能范圍：流量Q為10～125m3/h：揚程H為10～18m，過流部件的材料有采用ZG1Cr18Ni9和HT200兩種。
PWZ雜質污水泵產品特點
PWZ泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平或垂直方向。

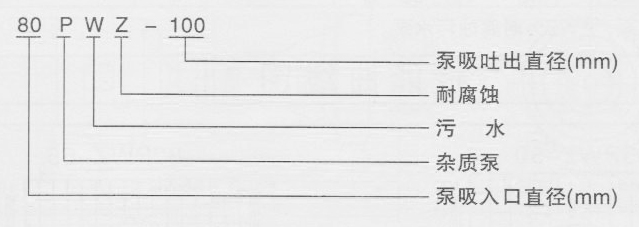

PWZ雜質污水泵型號意義
PWZ雜質污水泵結構：

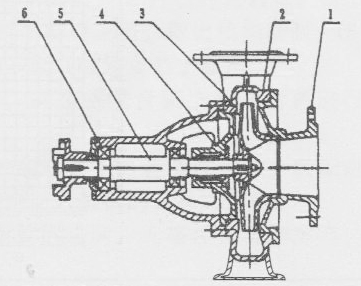

PWZ型泵的結構如圖所示，它主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式：泵與電動機安裝在共同底盤上，通過彈性聯軸器由電動機直接驅動：從電動機方向看泵，泵應為順時針方向旋轉。
| 零件名稱 | 材 料 |
| 泵 殼 | ZGICr18Ni9或HT200 |
| 泵 蓋 | ZGICr18Ni9或HT200 |
| 葉 輪 | ZGICrlaNi9或HT200 |
| 軸 | ICr18Ni9Ti或40Cr |
| 窯封座 | ZGICr18Ni9或HT200 |
| 托 架 | HT150 |
PWZ雜質污水泵技術參數：
|
型號 |
流量 Q （m3/h） |
揚程 H （m） |
轉速 N （r/min） |
功率N（KW） |
效率 η （%） |
|
|
軸功率 |
電動機功率 |
|||||
|
65PWZ-50 |
20 |
34 |
2900 |
4.00 |
5.5 |
46 |
|
25 |
32 |
4.27 |
51 |
|||
|
30 |
30 |
4.72 |
52 |
|||
|
80PWZ-65 |
40 |
34 |
2900 |
6.43 |
11 |
58 |
|
50 |
32 |
7.03 |
62 |
|||
|
60 |
30 |
7.66 |
64 |
|||
|
80PWZ-80 |
32 |
34 |
2900 |
5.29 |
7.5 |
56 |
|
40 |
32 |
5.9 |
59 |
|||
|
48 |
30 |
6.43 |
61 |
|||
PWZ雜質污水泵安裝注意事項：
（一）機組安裝
1、安裝后檢查泵軸和電動機軸的同軸度，兩聯軸器外圓上、下、左、右的差數 不得超過0.1毫米，兩聯軸器端面間隙差數一周上不得超過0.3毫米。
2、泵本身不應承受過大的管道重量，當進出水管路及閥門的重量或力矩較大 時，應另設管路支撐。
3、泵的進水管路安裝，應防止漏氣和窩存空氣。
（二）泵的裝配
1、泵解體拆卸時，應按以下順序進行：(1)拆下泵蓋；(2)擰松葉輪螺母，拆下葉輪螺母和防松墊片；(3)拉出葉輪，取出鍵；(4)拆下密封座蓋，取出機械密封；(5)拆下泵聯軸器和軸承端蓋，即可將兩滾動軸承連軸一起從軸承支架上取出。
2、解體后重新裝前，應清洗所有零部件，并在各配合面上涂油后再進行裝配。
3、在托架的軸承腔內應裝鈣基潤滑脂70%左右，不得裝滿或過少。裝配機械密封時應注意保持動、靜環鏡面的清潔，密封腔內充入適量的鈣基潤滑脂。
4、裝配后，用手撥動泵聯軸器時，應轉動靈活勻調，無碰擦和異常聲音，否 則應重新裝配。
