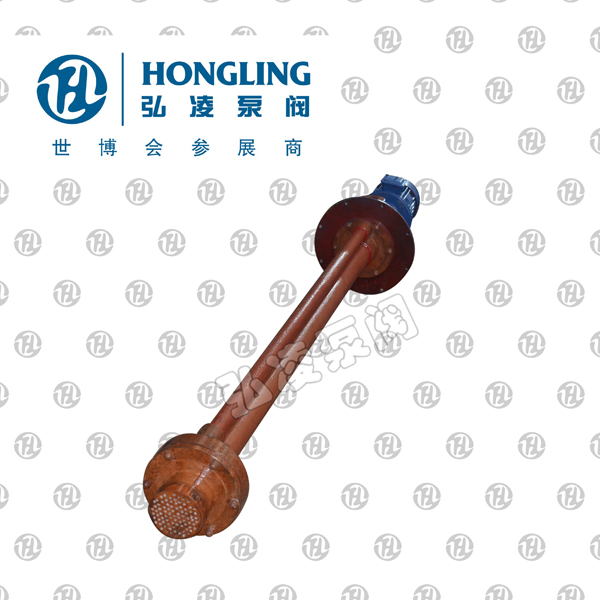

WSY、FSY型玻璃鋼液下泵
WSY、FSY型玻璃鋼液下泵產品概述
WSY、FSY型玻璃鋼液下泵廣泛適用于化工、石化、冶煉、染料、農藥、制藥、稀圖、化肥等行業，在貯罐上輸送不喊懸浮固體顆粒、不易結晶、溫度不高于100度的各種非氧化性酸腐蝕介質的理想設備。本泵在轉動和旋轉方向：泵通過爪型彈性聯軸器又電動機直接驅動，從電動機端看泵為順時針方向旋轉。
WSY、FSY型玻璃鋼液下泵主要用途
本液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。
WSY、FSY型玻璃鋼液下泵性能參數
|
泵型號
|
流量（Q）
|
揚程（H）米
|
轉數（n）轉/分
|
功率 N千瓦
|
功率
|
葉輪直徑（D）毫米
|
液下深度（L）毫米
|
||
|
米3/時
|
升/秒
|
軸
|
電機
|
||||||
|
25WSY-22
|
2.88
4.05 6.48 |
0.18 1.12 1.80
|
22
|
2900
|
1.35 1.18 1.06
|
2.2
|
13
|
120
|
800
至
3000 |
|
18
|
17
|
||||||||
|
15
|
25
|
||||||||
|
25WSY-30
|
2.88
6.48 9.00 |
0.80 1.80 2.52
|
30
|
2900
|
1.85 2.10 1.45
|
3
|
13
|
120
|
|
|
20
|
17
|
||||||||
|
15
|
25
|
||||||||
|
40WSY-25
|
5.76
8.10 13.32 |
1.60 2.24 3.70
|
25
|
2900
|
2.85 1.09 1.83
|
4
|
14
|
142
|
|
|
20
|
21
|
||||||||
|
15
|
30
|
||||||||
|
40FSY-22
|
8.10 15.84 20.00
|
2.24 4.4 5.50
|
22
|
2900
|
1.09 1.45 1.83
|
3
|
44
|
140
|
|
|
18
|
53
|
||||||||
|
15
|
44
|
||||||||
|
40FSY-18
|
6.48 15.00 21.60
|
1.80 4.17 6.00
|
18
|
2900
|
1.00 1.20 1.76
|
2.2
|
32
|
132
|
|
|
15
|
51
|
||||||||
|
12
|
40
|
||||||||
|
40WSY-50
|
6.48
8.64 14.40 |
1.80 2.40 4.00
|
50
|
2900
|
6.35 5.56 4.76
|
7.5
|
14
|
144
|
|
|
45
|
19
|
||||||||
|
35
|
30
|
||||||||
|
40FSY-35
|
10.0
20.0 30.0 |
2.8 5.5 8.3
|
34
|
2900
|
1.86 2.62 3.09
|
4
|
50.6
|
162
|
|
|
30
|
64
|
||||||||
|
24
|
63.5
|
||||||||
|
50FSY-35
|
30.0
45.0 55.0 |
8.3 12.5 15.1
|
35
|
2900
|
4.94 5.59 6.33
|
7.5
|
58
|
182
|
|
|
32
|
70
|
||||||||
|
28
|
66
|
||||||||
|
50FSY-35A
|
25.0
35.0 45.0 |
7.0 9.7 12.5
|
26
|
2900
|
2.83 3.35 3.87
|
5.5
|
63
|
168
|
|
|
25
|
70
|
||||||||
|
22
|
69
|
||||||||
|
80FSY-35
|
56.0
92.0 110 |
15.5 25.5 30.5
|
35
|
2900
|
8.45 10.1 10.8
|
15
|
63
|
184
|
|
|
29
|
72
|
||||||||
|
25
|
69
|
||||||||
|
80FSY-35A
|
45.0
69.0 90.0 |
12.5 19.2 25.0
|
26
|
2900
|
5.12
6.2 7.35 |
11
|
62
|
163
|
|
|
22
|
67
|
||||||||
|
19
|
63
|
||||||||
WSY、FSY型玻璃鋼液下泵安裝和維修保養
一、本泵要垂直安裝，將泵的平蓋安裝在貯罐法蘭座上，開始運轉前，先用手發動聯軸器，檢查一下有否卡阻現象，轉動是否靈活。
二、泵起動前只要貯灌中液體高于泵體既可開車，嚴禁無介質運轉和倒轉，否則泵體內因缺乏液體潤滑而損壞軸襯、軸套如發現有劇烈振動或異常聲音，應立即停車檢查。
三、維修時，先將泵從貯罐上拆下，拆下電機及機座，拆下下泵殼，打掉下軸套及葉輪（注意泵軸上防腐層）松開上軸承座6只六角螺栓,然后把正條泵軸和軸承部件一起拉出即可進行檢修。
四、如更換軸承和泵軸時，先拆泵軸上端園螺母和聯軸節，松開上下軸承蓋12只螺釘，將軸承座向上打出即可。
五、檢修和更換易損件后進行重新裝配時，先將軸承座，軸承一起裝在泵軸上部，封好上下軸承蓋，裝好聯軸節和并緊固螺母，校正泵軸的彎曲度，將帶軸承座的泵軸向下插入泵體內，再將軸承座裝在中間座上，調正好葉輪與上下泵殼間隙，把葉輪及下軸套和葉輪并帽一起用酚醛膠泥粘在泵軸上，等酚醛膠泥完全固化后，才將下泵殼裝好。裝配完畢后，用手在聯軸節上轉達一下泵軸是否正常。
六、平時注意保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，定期補充和更換上軸承潤滑油。
